Dettagli:
Termini di pagamento e spedizione:
|
| Gamma di prova del contatore per acqua del diametro: | 15-50 | Classe di precisione: | 0,2 |
|---|---|---|---|
| dimensione (millimetri): | 4400*1860*2200 | Contatore per acqua colto: | Fotoelettrico/macchina fotografica |
| Sistema di controllo: | Carta di C/PLC/MOXA ecc, software del PC | Flussometro elettromagnetico: | DN4/DN15/DN50 |
| Convertitore di frequenza: | 15KW | pompa: | ³ di 3m |
| Evidenziare: | Un banco di prova da 0,2 contatori per acqua,0.2 15kw meter testing bench |
||

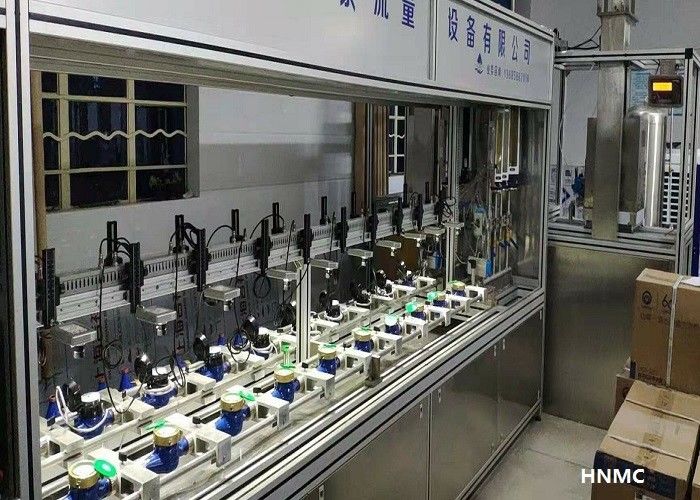

Banco di prova completamente automatico del contatore per acqua DN15-25
(Metodo di Massachussets/metodo doppio dell'orologio)
Norma applicata:
1. Applicato alla norma di IEC
Funzione principale
1. la tecnica della macchina fotografica è metodo dinamico della rappresentazione.
2. Potrebbe raccogliere automaticamente il valore volumetrico della nave misurare ed i dati quantitativi del contatore per acqua hanno provato.
3. Ha potuto verificare 10 metri dei pc a ogni volta.
4. Ha potuto verificare continuamente automaticamente ogni punto di flusso di vario contatore per acqua secondo il punto prestabilito di flusso.
5. il regolatore e l'indicatore dell'esposizione hanno potuto visualizzare lo stato reale del lavoro in modo che monitor dell'ispettore in qualunque momento.
6. Ha potuto calcolare automaticamente l'errore e verificare la circostanza secondo il parametro prestabilito. Ha potuto stampare, conservare e
vari dati di verifica di indagine.
7. Ha potuto verificare il livello C di misura di DN15-25mm e sotto il tipo contatore per acqua di velocità e volumetrico.
8. Faccia resistere la funzione di automaticamente alla prova di tensione ed il contatore per acqua della prova resiste alla tensione.
verifichi su a 1.6MPa (max.2.0MPa) poi per fermarsi automaticamente e tenere nel automatico-recupero richiesto di tempo poi.
Parametro tecnico
| Banco di prova automatico del contatore per acqua (metodo di Massachussets/metodo doppio dell'orologio) | ||
| Gamma di prova del contatore per acqua del diametro | 15-50 | |
| Classe di precisione | 0,2 | |
| Dimensione (millimetri) | 4400*1860*2200 | |
| Contatore per acqua colto | Fotoelettrico/macchina fotografica | |
| Sistema di controllo | Carta di PC/PLC/MOXA ecc, software del PC | |
| Numero del metro nell'ambito della prova | DN15×6, DN20×5, DN25×4, DN32×4, DN40×3, DN50×2 | |
| Flussometro elettromagnetico | DN4/DN15/DN50 | |
| Equilibrio elettronico | 600kg/60kg 1/6000 | |
| Classe | 0,20% | |
| Gamma di flusso | ³ /h del ³ /h~40m di 0.016m | |
| Convertitore di frequenza | 15kw | |
| Pompa | ³ /h H=50m N=15Kw di Q=50m | |
| Serbatoio | ³ di 3m | |
| Vasca d'impregnazione | ³ di 0.5m | |
| prova Pressione-stretta | 0-2MPa | |
lista di configurazione
| NO. | nome | marca | modello | unità | quantità | osservazione |
| 1 | Nave di misurazione di operazione | Grande | 10L-20L | metta | 2 | acciaio inossidabile |
| 2 | Nave di misurazione di operazione | Grande | 100L-500L | metta | 2 | acciaio inossidabile |
| 3 | Ratameter di vetro | yinhan |
LZB-15 4L/h -125L/h |
metta | 2 | |
| 4 | Ratameter di vetro | yinhan |
LZB-25 20 l/h -315L/h |
metta | 2 | |
| 5 | Ratameter di vetro | yinhan |
LZB-50 400 l/h -8000L/h |
metta | 2 | |
| 6 | Ratameter di vetro | yinhan |
LZB-80 9m3/h -40m3/h |
metta | 2 | |
| 7 | Morsetto del tester | Grande | DN50 S=80mm | metta | 2 | acciaio inossidabile |
| 8 | Insiemi diritti del tubo | Grande |
DN15×10 DN20×6 DN25×6 DN40×5 DN50×3 |
metta | 2 | acciaio inossidabile |
| 9 | Banco da lavoro ed accessori | Grande | 15-50 doppia linea banco da lavoro, supporto, tubo unito, flangia, gomito | metta | 1 | acciaio inossidabile |
| 10 | Regolatore di livello liquido | Grande | 15-50 controllo livellato liquido | metta | 2 | |
| 11 | Trasmettitore fotoelettrico | Grande | controllo livellato 15-50liquid | metta | 8 | |
| 12 | Valvola a sfera pneumatica | Gong di Liang | DN15/DN25/DN50 | metta | 2 | acciaio inossidabile |
| 13 | compressore d'aria | Aotusi | 0.1/min-0.6MPa | metta | 1 | |
| 14 |
Stablilizer corrente |
Grande | 1000L | metta | 1 | acciaio inossidabile |
| 15 | Serbatoio di acqua | Grande | 3000L | metta | 1 | acciaio inossidabile |
| 16 | Pompa e tubo | Grande |
KQL80/200-15/2 Q=43.5m3/h; H=38m; N=7.5kw |
metta | 1 | |
| 17 |
cilindro di pressione |
Grande | DN15-50 | metta | 2 | |
| 18 | Altri | Grande | Fermo e sigillatore… | metta | 2 |
