| Classe di precisione: | 0,05, 0,02 | Accuratezza standard del tester: | 0,05%, 0,02%, 0,01% |
|---|---|---|---|
| Prova armonica: | 2-21times | Uscita di tensione: | 1-480V |
| Uscita corrente: | 1mA-120A, 200A (facoltativi) | Stabilità dell'uscita: | 0,05% o 0,02% |
| Evidenziare: | attrezzatura di prova del tester di elettricità 120A,Attrezzatura di prova del tester di elettricità di 3 fasi,attrezzatura di prova del tester di elettricità 1mA |
||
0,05 banchi di prova trifasi del contatore elettrico della classe
Major Application e funzioni:
1) operazione del touch screen per il pannello di fonte di controllo
2) con il metro standard mostri insieme tutti i parametri necessari in uno schermo
3) principale utilizzato nella messa a punto automatica di calibratura del tester (colleghi e stacchi del metro)
4) la messa a punto di calibratura comprende due tipi: cambiamento fisso del punto di carico e del punto di carico
5) calibra il metro con il genere software applicando il protocollo di controllo ha offerto. 6) con buone stabilità di potere ed uscita di alta precisione
7) può commutare il fattore di potenza fra 1,0 e 0.5L, anche angolo di fase può mettere & pubblicare dall'utilizzatore finale. 8) può commutare quattro uscite indipendenti differenti di stati di squilibrio & dell'equilibrio 9) per ogni fase compreso tensione & la corrente
10) può assicurare che l'uscita di potenza costante in mezzo si colleghi e stacchi del metro. 11) Protezione: cortocircuito corrente di tensione e del circuito aperto, ecc 12) Con la porta di comunicazione del PC RS232
Tempo di configurazione & dell'uscita
Tempo di configurazione di potere per la messa a punto fissa del punto di carico: in 5 secondi alimenti il tempo di configurazione per la messa a punto della variazione del carico: all'interno di stabilità di potere di 10 secondi: 0,02% (valore nella gamma) dopo configurazione di potere
Valore fissato per produrre valore: Gamma ±0.05%, per la P, Q, S, V, A, PF
Dettagli tecnici
1) classe di precisione di metro standard insito: 0,05
2) gamma di tensione: 3* (0-380V); Gamma regolabile: 0-120%; Risoluzione: 0,01%
Potenza di uscita: più di 200VA alla fase; Distorsione: ≤0.5%
3) gamma corrente: 1mA-120A; Gamma regolabile: 0-120%; Risoluzione: 0,01%
Potenza di uscita: 1000VA/phase; Distorsione: ≤0.5%
4) angolo di fase: 0,00
o ~359,99
o
; Risoluzione: gamma di frequenza di 0.01° 5): 45-65HZ; Risoluzione: 0.01HZ
6) accuratezza dell'esposizione di indicazione: 0,1% (tensione & corrente); 0.1° (fase); 0.01Hz (frequenza)
0,05 banchi di prova trifasi del contatore elettrico della classe
Parametri tecnici
| Classe di precisione | 0,05, 0,1 (facoltativi) |
| Volt dell'uscita | |
| Gamma di adeguamento | 3* (1-480V) (PN) |
| Risoluzione | 0,01% |
| Distorsione dell'uscita | <0> |
| Stabilità dell'uscita | 0,05% o migliore |
| Potenza di uscita | ≥ 30VA/position (il potere totale dipende dalle posizioni del tester) |
| Uscita corrente | |
| Regolazione della gamma | 3* (1mA~ 120A), può spettare a 200A (facoltativo) |
| Risoluzione di adeguamento | 0,01% |
| Distorsione dell'uscita | <0> |
| Stabilità dell'uscita | 0,05% o migliore |
| Potenza di uscita | Posizioni del ≥ 100VA/ |
| Misura di fase | |
| Regoli la gamma | 0° ~ 360° |
| Risoluzione | 0.01° |
| Frequenza | |
| Gamma dell'uscita | 45-65HZ |
| Risoluzione | 0.01HZ |
| Altri parametri | |
| Alimentazione elettrica | 220V o 3×240V/415V±10%, 50/60Hz±10% |
| Condizioni dell'ambiente | 50 C ~ 400 C/RH fino a 90% |
0,05 banchi di prova trifasi del contatore elettrico della classe
Definizione del collegamento della luce dell'allarme del BRACCIO
Il PORTO principale del comitato per il controllo P2 del BRACCIO, 10-Cores si collega al gruppo di regolazione principale in cui debba aprire un hole.install un sedile del metallo dei 5 centri.
Corrispondenza del collegamento di entrambe l'estremità:
I centri di P2port 10 fissano il sedile del metallo 5cores
2 piedi di +5V ------------------ 2 piedi di +5V
3feet luce verde (UO_10) ------------luce verde 3feet
4feet luce gialla (UO_9) ------------luce gialla 4feet
5feet luce rossa (UO_11) ------------luce rossa 5feet
Linea di controllo esterno bordo: LAMP_CTRLU.PcbDoc
I grandi 2 centri collegano 220v bianco, 0V nero, in parallelo con il cavo dell'alimentazione elettrica del metro standard.
Schema elettrico come sotto
Circuito esterno di controllo della luce dell'introduzione: LAMP_CTRLU.PcbDoc
Configurazioni
1) Tre fasi PS (alimentazione)
2) Metro standard trifase, classi 0,05 o 0,02 o 0,01

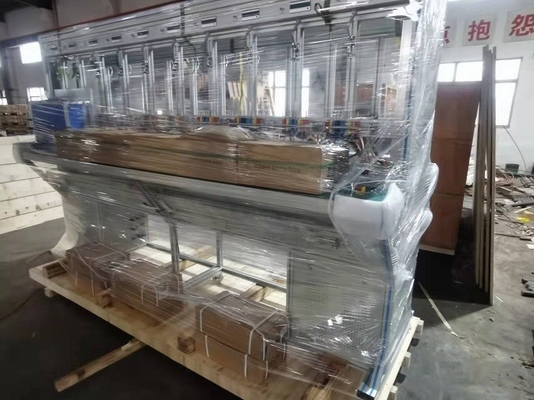

3)Scaffale del tester
Numero delle posizioni: 6, 10, 12, 20, 40, 48….facoltativo
Ogni scaffale con un commutatore di arresto di emergenza
Ogni le posizioni consistono dei perni di 1 QCD 6 + 1 testa di esame + 1 metro che preme + 1 RS/232/485
porta di comunicazione + 1 esposizione di errore + 1 bottone RISISTEMATO + 1 insieme del cavo di tensione
Ict +1 (l'Ict di bisogno o non dipende dal cliente)
4) Software del PC
5) Manuali dell'utente
6) Facoltativo
0,05 banchi di prova trifasi del contatore elettrico della classe
- Trasformatore corrente isolato (Ict)
Classe di precisione: 0,01% (0.5C-1-0.5L)
Rapporto corrente: 1:1 (1mA-120A)
Uscita corrente: 3* (0.001-120) A (sia primario che secondario)
Carico secondario dell'uscita: 0.5V massimo (uscita current1mA-120A)
- MSVT
- Computer del personale
- Stampante
