| Classe di precisione: | 0,05, 0,02 | Accuratezza standard del tester: | 0,05%, 0,02%, 0,01% |
|---|---|---|---|
| Prova armonica: | 2-21times | Uscita di tensione: | 1-480V |
| Uscita corrente: | 1mA-120A, 200A (facoltativi) | Stabilità dell'uscita: | 0,05% o 0,02% |
| Evidenziare: | 0.05 Class Meter Test Bench,05 banchi di prova del tester della classe,banco di prova del tester della classe 120A |
||

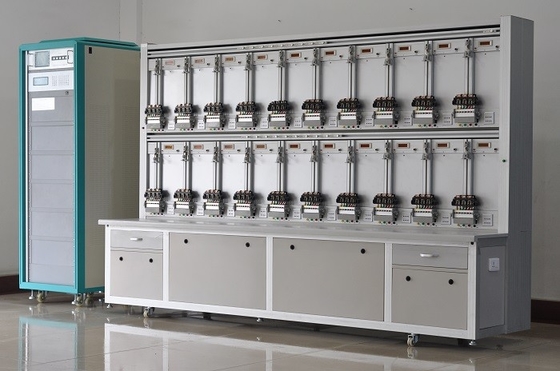

0,05 banchi di prova trifasi del contatore elettrico della classe
1,1: Touch screen LCD:
Dopo potere sopra, quindi inizializzazione, nell'interfaccia di difetto, interfaccia principale
1,2: Azioni il banco di prova del tester e controlli lo stato del banco di prova dal LCD di funzionamento del touch screen.
1.2.1 regolazioni di parametro per il metro di energia nell'ambito della prova.
La stampa [Param] nelle regolazioni di parametro collega:

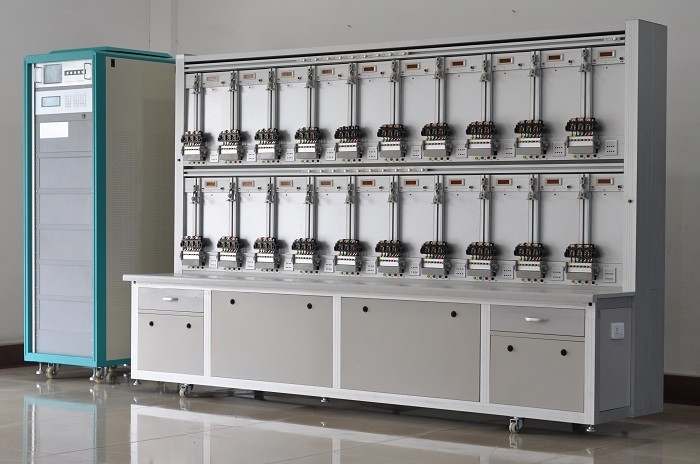

0,05 banchi di prova trifasi del contatore elettrico della classe
Parametri tecnici
| Classe di precisione | 0,05, 0,1 (facoltativi) |
| Volt dell'uscita | |
| Gamma di adeguamento | 3* (1-480V) (PN) |
| Risoluzione | 0,01% |
| Distorsione dell'uscita | <0> |
| Stabilità dell'uscita | 0,05% o migliore |
| Potenza di uscita | ≥ 30VA/position (il potere totale dipende dalle posizioni del tester) |
| Uscita corrente | |
| Regolazione della gamma | 3* (1mA~ 120A), può spettare a 200A (facoltativo) |
| Risoluzione di adeguamento | 0,01% |
| Distorsione dell'uscita | <0> |
| Stabilità dell'uscita | 0,05% o migliore |
| Potenza di uscita | Posizioni del ≥ 100VA/ |
| Misura di fase | |
| Regoli la gamma | 0° ~ 360° |
| Risoluzione | 0.01° |
| Frequenza | |
| Gamma dell'uscita | 45-65HZ |
| Risoluzione | 0.01HZ |
| Altri parametri | |
| Alimentazione elettrica | 220V o 3×240V/415V±10%, 50/60Hz±10% |
| Condizioni dell'ambiente | 50 C ~ 400 C/RH fino a 90% |
0,05 banchi di prova trifasi del contatore elettrico della classe
Definizione del collegamento della luce dell'allarme del BRACCIO
Il PORTO principale del comitato per il controllo P2 del BRACCIO, 10-Cores si collega al gruppo di regolazione principale in cui debba aprire un hole.install un sedile del metallo dei 5 centri.
Corrispondenza del collegamento di entrambe l'estremità:
I centri di P2port 10 fissano il sedile del metallo 5cores
2 piedi di +5V ------------------ 2 piedi di +5V
3feet luce verde (UO_10) ------------luce verde 3feet
4feet luce gialla (UO_9) ------------luce gialla 4feet
5feet luce rossa (UO_11) ------------luce rossa 5feet
Linea di controllo esterno bordo: LAMP_CTRLU.PcbDoc
I grandi 2 centri collegano 220v bianco, 0V nero, in parallelo con il cavo dell'alimentazione elettrica del metro standard.
Schema elettrico come sotto
Circuito esterno di controllo della luce dell'introduzione: LAMP_CTRLU.PcbDoc
Configurazioni
1) Tre fasi PS (alimentazione)
2) Metro standard trifase, classi 0,05 o 0,02 o 0,01
3)Scaffale del tester
Numero delle posizioni: 6, 10, 12, 20, 40, 48….facoltativo
Ogni scaffale con un commutatore di arresto di emergenza
Ogni le posizioni consistono dei perni di 1 QCD 6 + 1 testa di esame + 1 metro che preme + 1 RS/232/485
porta di comunicazione + 1 esposizione di errore + 1 bottone RISISTEMATO + 1 insieme del cavo di tensione
Ict +1 (l'Ict di bisogno o non dipende dal cliente)
4) Software del PC
5) Manuali dell'utente
6) Facoltativo
0,05 banchi di prova trifasi del contatore elettrico della classe
- Trasformatore corrente isolato (Ict)
Classe di precisione: 0,01% (0.5C-1-0.5L)
Rapporto corrente: 1:1 (1mA-120A)
Uscita corrente: 3* (0.001-120) A (sia primario che secondario)
Carico secondario dell'uscita: 0.5V massimo (uscita current1mA-120A)
- MSVT
- Computer del personale
- Stampante
