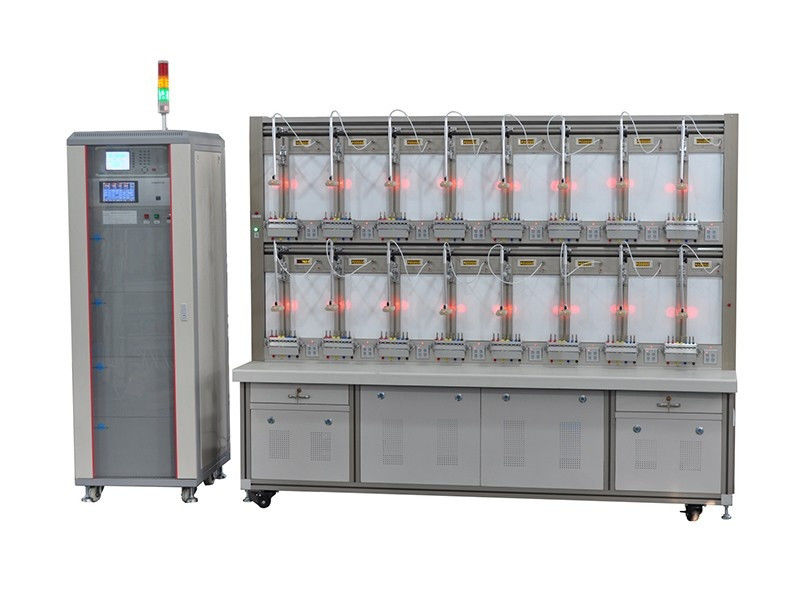

Banco di prova del contatore elettrico di energia della classe di alta precisione trifase

Banco di prova trifase del contatore elettrico della classe di alta precisione

1) Accuratezza standard del tester: 0,05%, 0,02% (facoltativo)

2) la prova di errore del tester, la prova corrente di inizio, fermo del voto nero, scorrimento prova, si scalda la prova, la prova del quadrante, influenza

le quantità provano, la immersione di tensione & prova di interruzione, ecc.

Parametri tecnici

Caratteristiche del banco di prova elettrico trifase del tester

1) Funzionamento LCD del touch screen & dell'esposizione

2) Progettazione su misura disponibile, facile da usare

3) Prova del quadrante (base di conteggio & cronometrante di impulso con la regolazione di valore di KWH)

4) Eseguire modo: automtatic da software, o manualmente dal touch screen

5) i tipi differenti della prova di singoli e metri trifasi, metro vicino di collegamento possono essere provati

(dovrebbe configurare la posizione di funzionamento di Ict)

6) Bottone ed esposizione di risistemazione di calcolo di errore su ogni posizione

7) Può applicare le costanti differenti del tester fra tutti i metri di posizioni

8) Comunicazione di sostegno con il lettore di codici a barre

9) Soluzioni astute per la calibratura con software aggiornabile

10) Tensione di prova, corrente di ogni fase, fase/differenza di fase, attiva/reattiva/potenza apparente

di ogni fase, attivo/reattivo totale/potenza apparente, fattore di potenza totale, frequenza, ecc. con

visualizzazione in tempo reale del grafico di vettore

11) Armonica che misura 2-21 volte ed analisi/esposizioni dell'armonica

12) Funzione di auto-test per potere, stabilità, una simmetria di una tensione di 3 fasi e la corrente

13) Funzione automatica della pista per assicurare uscita costante e stabile

14) Il software del PC può essere migliorato facilmente in futuro se avuto bisogno di

15) Abbastanza protezione per il cortocircuito di tensione e a circuito aperto e le disfunzioni correnti

16) Protezione automatica & restauro automatico

17) Tasto di arresto & di inizio

18) Può mettere esclusivamente & l'uscita dell'angolo di tensione & della corrente & di fase fra ciascuna sincronizza

Configurazioni

1) Tre fasi PS (alimentazione)

2) Metro standard trifase, classi 0,05 o 0,02 o 0,01

3) Scaffale del tester

Numero delle posizioni: 6, 10, 12, 20, 40, 48….facoltativo

Ogni scaffale con un commutatore di arresto di emergenza

Ogni le posizioni consistono dei perni di 1 QCD 6 + 1 testa di esame + 1 metro che preme + 1 RS/232/485

porta di comunicazione + 1 esposizione di errore + 1 bottone RISISTEMATO + 1 insieme del cavo di tensione

Ict +1 (l'Ict di bisogno o non dipende dal cliente)

4) Software del PC

5) Manuali dell'utente

6) Facoltativo

- Trasformatore corrente isolato (Ict)

Classe di precisione: 0,01% (0.5C-1-0.5L)

Rapporto corrente: 1:1 (1mA-120A)

Uscita corrente: 3* (0.001-120) A (sia primario che secondario)

Carico secondario dell'uscita: 0.5V massimo (uscita current1mA-120A)

- MSVT

- Computer del personale

- Stampante

Uscita di impulso

Uscita di impulso di energia

Frequenza di impulso: FH=CH.P/3600 (HERTZ); FL=FH/10000 (HERTZ)

Livello di uscita: TTL

Tabella della costante (per ogni tensione interna/gamma corrente)
