Dettagli:
Termini di pagamento e spedizione:
|
| Precisione: | ≤±0.2% | Accuratezza del contenitore del volume: | 0,04% |
|---|---|---|---|
| Risoluzione: | 0,1% | Numero di posizioni del tester: | 2….20 |
| Pressione di esercizio: | 0-35-0.5Mpa | Applicazione: | Laboratorio |
| Evidenziare: | apparecchiatura di collaudo del contatore per acqua della classe 2MPa 0,2,0.2 Class water meter test |
||

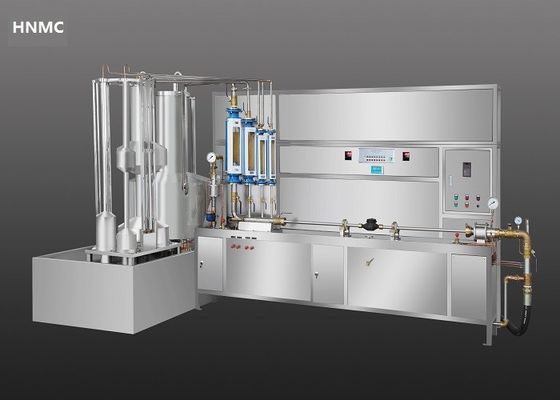

Banco di prova del contatore per acqua
Struttura & caratteristiche
1) comprende:
piattaforma (acciaio inossidabile completamente), pompa idraulica a più stadi (11kW, a basso rumore), misuratori di portata, morsetti,
serbatoio di acqua (2,2 m3=2200L), regolatore di flusso (vario gruppo di regolazione di frequenza, 11kW), misurante
sistema (metodo) del volume, 1m3 serbatoio di compensazione, valvola, tubo molle di alta tensione, filtro, anti-vibratore,
base, commutatori ed ecc. del misuratore di portata.
2) fornito di contenitore differente cioè 10L, 50-100L e 500L del volume tre
3) il contatore per acqua resiste alla prova di pressione: 2MPa
4) manuale, semiautomatico, o completamente automatico (facoltativo)
5) software del PC fornito (facoltativo)
6) controllo dello SpA (facoltativo)
Funzione & indice tecnico
| Accuratezza di misurare | ≤±0.2% |
| Accuratezza del contenitore del volume | 0,04% |
| Risoluzione | 0,1% |
| Spec. del contatore per acqua nell'ambito della prova | ¢15mm, ¢20mm, ¢25mm, ¢40mm, ¢50mm |
Con sotto i misuratori di portata istantanei:
LZB-80, gamma di flusso: 7-31.25m3/h
LZB-50, gamma di flusso: 0.2-6.3m3/h
LZB-25, gamma di flusso: 0.02-0.5m3/h
LZB-15, gamma di flusso: 0.004-0.08m3/h
Contatore di vetro di flusso del rotore
Con la valvola a sfera di acciaio inossidabile di 5 pc, una valvola a sfera d'ottone di 8 pc ed il metro di indicazione di pressione di 3 pc
Numeri del contatore per acqua da provare
| 15mm (lunghezza 165mm del tester) | 20PCS |
| 20mm (lunghezza 195mm del tester) | 18PCS |
| 25mm (lunghezza 225mm del tester) | 16PCS |
| 40mm (lunghezza 245mm del tester) | 2PCS |
| 50mm (lunghezza 280mm del tester) | 2PCS |
2PC morsetti, commutatore del commutatore del morsetto 2PCS, dello scolo 3PCS del contenitore del volume e base del misuratore di portata 1PC.
Pressione di esercizio: 0-35-0.5MPa
Alimentazione elettrica: CA trifase di 230V±10%, 50HZ
Dimensione & peso
| Serbatoio di acqua | 2400*1160*800mm |
| Piattaforma di funzionamento | 3000*600*750mm |
| Dimensione del pacchetto del contenitore e del serbatoio di acqua del volume | 2600*1300*2230mm |
| Dimensione del pacchetto del banco di prova | 3650*750*1500mm |
| Peso totale | 1250KG |
| NO | Nome | Modello | Numero | Osservazione |
|
1 |
Nave di misura e valvola di scarico | 10L-20L | 1 |
Risoluzione: 0,04% Materiale: 304 |
| 100L-500L | 1 | |||
|
2 |
Ratameter di vetro | LZB-15S | 1 | Materiale: A3 |
| LZB-25S | 1 | |||
| LZB-50S | 1 | |||
| LZB-80S | 1 | |||
|
3 |
valore | DN15 | 3 | Materiale: bottaio |
| DN25 | 2 | |||
| DN50 | 2 | |||
|
4 |
Linea del tubo della prova | DN15×6, DN20×5, DN25×4, DN40×3, DN50×2 | 1 |
Lunghezza ≥2D acciaio inossidabile |
|
5 |
Banco da lavoro | DN15-50 sei metri in serie | 1 | acciaio inossidabile |
|
6 |
Liquido livello fotoelettrico |
MT-3000 | 4 | |
|
7 |
regolatore di livello liquido | MT-3000 | 1 | |
|
8 |
Il ripetitore, resiste al sistema di pressione | DN15-50 sei metri in serie | 1 | acciaio inossidabile |
|
9 |
dispositivo di Stabilizzazione-flusso | 500L | 1 | acciaio inossidabile |
|
10 |
carro armato | 2000L | 1 | acciaio inossidabile |
|
11 |
pompa | KQL80/200-7.5/2 | 1 | |
|
12 |
rifornimento idrico e controllo elettrico | DN80 10KW | 1 |
