800V apparecchiatura di collaudo ad alta tensione, tester di griglia di messa a terra 0.01mA

Sistema di prova di griglia di messa a terra & della terra MCDF9000

La grande prova di al suolo EPR/GPR/Current ha spaccato la terra & il sistema di prova al suolo di griglia



Caratteristiche del sistema



1) Ampiamente usato per determinare integrità di griglia della terra e misura potenziale di contorno in grande impianto di terra

    quali utilità critica, sottostazione, centrale elettrica, telecomunicazioni e beni industriali, ecc.

2) Adottando la tecnologia spaccata corrente senza fili di misura di vettore, può misurare esattamente la spaccatura corrente

    vettore di ogni torre della struttura della linea di trasmissione nell'ambito di forte interferenza.

3) Con forte tecnologia anti-interferenza, lavoro correttamente al segnale di misurazione del segnale 10000times di interferenza.

4) misure principali realizzate comunemente come qui sotto:

- EPR/GPR

- Potenziale di tocco & di punto

- Spaccatura/ramo e vettore correnti, coefficiente spaccato corrente

- Resistenza & impedenza

- Resistività del suolo

- Impedenza dell'impianto di terra

- Continuità/resistenza legante della ripresa esterna

- Prova di impedenza di impulso di fulmine

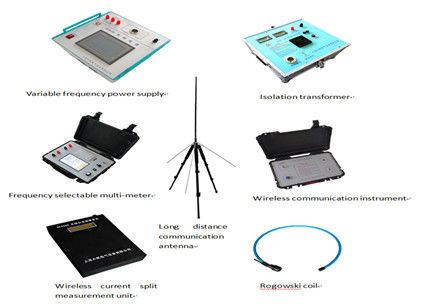

Comprendere del sistema

1. Alimentazione variabile di frequenza
2. Trasformatore di isolamento
3. multimetro Frequenza-selezionabile
4. Unità di misura spaccata corrente senza fili
5. Banco di prova d'alleggerimento di impulso
6. Banco di prova a distanza di continuità della terra
7. Banco di prova variabile di impedenza della terra di frequenza
8. Bobina di Rogowski
9. Unità frequenza-selezionabile senza fili di comunicazione
10. Dispositivo dell'antenna di GPS della trasmissione, ecc.



Parametri tecnici generali del sistema

Alimentazione elettrica: Adattamento automatico di CA 380V/220 V, 50 hertz/60 hertz

Tensione in uscita: 0 ~ 800V o su misura, sinusoide, continuamente regolabile

Corrente d'uscita: 0 ~ 50A, può essere personalizzato

Gamma ed accuratezza di misura:

Gamma di misura di tensione: 0 ~ 400V;

Accuratezza di misura di tensione: ± (0,5% lettura + 0.5mV);

Risoluzione di tensione: 0.01mV;

Gamma corrente di misura: 0-50A;

Accuratezza corrente di misura: ± (0,5% lettura + 0.5mA);

Risoluzione corrente: 0.01mA

Gamma di misura di impedenza del terreno: 0.001-1000 Ω;

Accuratezza di misura di impedenza del terreno: ± (lettura di 1% + 1m Ω);

Risoluzione di impedenza del terreno: 0.001M Ω;

Gamma di misura di angolo di fase (angolo di impedenza): 0 ° a ° 360

Accuratezza di misura di angolo di fase (angolo di impedenza): ° del ± 0,2;

Risoluzione di misura di angolo di fase (angolo di impedenza): 0,01 °;



Parametri tecnici di comprendere i dispositivi



1. Insieme variabile dell'alimentazione elettrica di frequenza MCDF9100 1

Potenza di uscita: 5 ~ 50KW, personalizzabile

Rifornimento di alimentazione in ingresso entrata: 10% di AC220 V o 380 di V adattamento automatico del ± a 50 hertz;

Modalità di output: monofase

Frequenza dell'uscita: 40 ~ 70Hz, punto 1 hertz, conversione di frequenza arbitraria, compreso 49, 50, 51 hertz;

Stabilità di frequenza: migliore di 0.02Hz;

Operazione di tocco del grande schermo, semplice e conveniente;

Con le funzioni di protezione di sovratensione, di sovracorrente, di surriscaldamento ed altro;

Con progettazione anti-interferenza speciale per accertarsi dell'operazione normale nell'ambito di forte interferenza;

Controllo di fibra ottica a distanza di sostegno facoltativo per assicurare sicurezza personale.





2. Insieme dei trasformatori 1-2 di isolamento MCGCB-10

Capacità di uscita: corrispondendo con l'alimentazione elettrica di conversione di frequenza

Frequenza dell'uscita: 40 ~ 70Hz;

Tensione in uscita: monofase 0 ~ 400V ~ 800V o su misura;

Con la forte funzione anti-interferenza per accertarsi dell'operazione normale nell'ambito di forte interferenza;





3. Multimetro selezionabile di multi frequenza di funzione di DF9001D

Usato per misurare la differenza di tensione, della corrente e di fase nell'ambito di frequenza specificata, elimini l'interferenza

di altre frequenze ed ottenere i risultati accurati di misura.



Tecnologia diblocco selettiva di frequenza eccellente principale mondiale. Quando l'interferenza è 1200

periodi più grandi di quello dei segnali differenti di frequenza, può ancora essere misurato esattamente.



Gamma di tensione: 20mV/200mV/2V/20V/400V, uno spostamento automatico di 5 ingranaggi;

Gamma corrente: 20mA/200mA/2A/20A/50A, uno spostamento automatico di 5 ingranaggi

Gamma di selezione di frequenza di misura: 40 ~ 70Hz, frequenza di punto: 0.1Hz

Gamma di misura di tensione: 0 ~ 400V;

Accuratezza di misura di tensione: ± (0,5% lettura + 0.5mV);

Risoluzione di tensione: 0.01mV;

Gamma corrente di misura: 0-50A;

Accuratezza corrente di misura: ± (0,5% lettura + 0.5mA);

Risoluzione corrente: 0.01mA

Gamma di misura di impedenza del terreno: 0.001-1000 Ω;

Accuratezza di misura di impedenza del terreno: ± (lettura di 1% + 1m Ω);

Risoluzione di impedenza del terreno: 0.001M Ω;

Gamma di misura di angolo di fase (angolo di impedenza): 0 ° a ° 360

Accuratezza di misura di angolo di fase (angolo di impedenza): ° del ± 0,2;

Risoluzione di misura di angolo di fase (angolo di impedenza): 0,01 °;

Peso: Circa 5kg.



4. Strumento selettivo di comunicazione di frequenza senza fili di MCDFWF

La funzione principale dello strumento senza fili di comunicazione di selezione di frequenza di DFWF è di comunicare

con l'unità senza fili a distanza di misura dello scambio.

Alimentazione elettrica: CC 12V

Con il treppiede ed antenna speciale, segnale stabile e distanza di trasmissione lunga

Distanza senza fili di comunicazione: più di 2000m nella circostanza senza ostacoli





5. Unità di misura senza fili dello scambio MCDF9005

L'unità di misura senza fili dello scambio DF9005 pricipalmente è usata per la misura dello scambio della torre.

Ha la funzione potente, la forte abilità anti-interferenza ed alta accuratezza di misura. Può direttamente

misuri la direzione e la dimensione dello scambio di ogni torre.

La tecnologia diblocco selettiva di frequenza eccellente, la prestazione anti-interferenza è migliore di 10000 volte;

Con la bobina di Rogowski, la gamma di misura di scambio differente di frequenza: 2mA ~ 20A;

Accuratezza di misura dello scambio con la bobina di Rogowski: ± (lettura di 2% + 2mA);



6. Bobina flessibile di Rogowski

La bobina flessibile di Rogowski pricipalmente è usata per misurare lo scambio della torre, che può essere avvolto facilmente

intorno al conduttore per la misura.

Lunghezza della bobina: 3M

Risposta in frequenza: 10Hz ~ 50KHz

Linearità: 0,2%

Il campionamento d'apertura flessibile, può essere misurato intorno al conduttore cilindrico.

Portatile, di facile impiego, nessun materiale magnetico, nessuna saturazione;

Ha le risposte in frequenza eccellenti e velocità veloce di risposta;

Ha la piccola distorsione e perdita di inserzione bassa;

L'apertura del circuito secondario non causa il pericolo e non danneggierà l'altra attrezzatura

nel caso di sovraccarico corrente.



7. MCDFDT-10A che collegano il tester a massa di conduzione del downlead (facoltativo)

È applicabile alla misura del sulla resistenza fra

messa a terra della discesa d'antenna a massa dell'attrezzatura di potere e della griglia al suolo

(per attrezzatura adiacente) come pure la misura di resistenza bassa

valore di resistenza.

Gamma di misura: 1 ~ 1999m Ω

Risoluzione: 0.1M Ω

Corrente della prova: CC 1A, 2A, 5A e 10A

Accuratezza di misura: ± (0,5% + 2d)

Raggio di misurazione: 50m

Modo di esposizione: Esposizione LCD della lampadina

Modo di lavoro: continuo

Alimentazione elettrica di lavoro: ± 10% di AC220 V 50 hertz o alimentazione a batteria incorporata



8. Speciale GPS che posiziona strumento per la messa a terra di DFGT

Lo speciale GPS che posiziona lo strumento per DFGT che collega, lo strumento pricipalmente risolve il problema

quell'attrezzatura convenzionale di GPS non può calcolare l'angolo del palo di tensione e palo corrente e la distanza lineare.

Funzioni principali e caratteristiche:

Palo di tensione della visualizzazione in tempo reale, distanza lineare del palo corrente ed angolo incluso, posizionamento facile

Costruito nella formula di correzione di impedenza

Archiviazione di dati di calcolo e di posizione, download, restauro

Voce nazionale della strada e navigazione reale di scena 3D

Progettazione del touch screen a sette pollici

Gioco di film e di musica

Navigazione in Internet ad alta velocità

Blocco note, giochi di svago ed altre applicazioni



Foto della prova in loco
