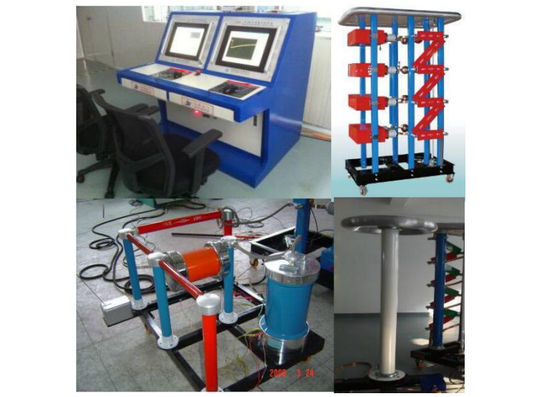

Sistema di prova di tensione di impulso di alta tensione CDJS-300-30

1) Usato per l'impulso d'alleggerimento della prova per resistere alla tensione dei cavi elettrici e degli accessori, isolanti,

    trasformatori elettrici, ecc…

2) Tensione di scarica della prova (tensione di impulso nominale): ±300KV

3) Accuratezza di regolamento: 0.1KV

4) Controllo dello SpA, computer di controllo industriale, unità di misura potente dell'oscilloscopio

5) Energia stimata: 30KJ

6) Capacità stimata del dispositivo di carico di CC: 5kVA

7) Con la funzione di innesco

Comprendere del sistema

Caratteristica generale & parametro tecnico

1) Usato per verificare impulso del fulmine per resistere alla tensione dei cavi elettrici e degli accessori, isolanti,

    trasformatori elettrici, ecc…

2) Tensione di scarica totale (tensione di impulso nominale): ± 300 chilovolt

3) Energia nominale: 30 kJ

4) Forma d'onda di tensione: µS 1,2/50

5) Incertezza di tensione di carica: <>

6) Tempo di operazione: 90 secondi usati per alta tensione > 2/3 * tensione nominale; 45 secondi hanno usato per

Corpo del generatore di tensione di impulso IVG-300/30

1) Tensione di scarica totale: ± 300 chilovolt

2) Energia stimata: 30kJ

3) Fase stimata di tensione 1 di scarico: 100 chilovolt

4) Forma d'onda di tensione: µS 1,2/50

5) Tempo anteriore dell'onda: 1.2±30%μs

6) Tempo dell'onda della coda: 50±20%μs, oscillazione al picco non superare 5% di ampiezza

7) Fase: 3

8) Capacità della fase: 2,0 µF/100kV

9) Capacità del carico: 300pF-3000pF

Dispositivo di carico di CC LGR-100

1) Adozione del regolatore con comando a motore per regolare la tensione di carica

2) Facile da operare e carica di tensione

3) Capacità stimata: 5kVA

4) Tensione nominale: 50kV/200V

Divisore di tensione attenuante debole CR-300

1) Tensione nominale: ± 300 chilovolt

2) Capacità stimata: 300 PF

3) Risposta dell'onda quadra: ≤ 100nS di Tα

4) Sopra il tiro: ≤ 20% del β

5) Incertezza del fattore di disaccordo: ≤ 1,0% di Kε

6) Consista del condensatore e con la scanalatura di interfaccia della barretta di cortocircuito in flangia del condensatore.

7) La resistenza più umida adotta il multi-segmento distribuito ed il condensatore è struttura di non induttanza.

8) Il braccio di LV si compone dei condensatori monolitici di non induzione parallelamente.

Sistema di controllo di tensione di impulso IGCS-300

1) Comprenda il computer di controllo industriale, lo SpA, il dispositivo di regolamento corrente costante intelligente, impulso dell'accensione

    amplificatore, gabinetto di operazione dello SpA, carta di acquisizione di dati, stampante.

2) Comunicazione con lo SpA da fibra ottica

3) Software professionale da programmare e progettare, facile all'operazione

4) Eseguire i parametri e misurare il risultato sono visualizzati direttamente in schermo di computer nella cifra

5) Le regolazioni, i parametri di misurazione, dell'operazione e l'analisi del diagramma possono essere completati in computer

6) Con controllo automatico del computer e controllo di emergenza manuale

7) Sistema di misura con l'oscilloscopio digitale di TDS-2012C

8) Con due diversi canali di misura in oscilloscopio

9) Software potente di misura (software della prova del sistema del ATS)

10) Campo di regolazione di tensione di carica: 0.0~100kV

11) Tensione di funzionamento: 10.0~100kV

12) Accuratezza di regolamento: 0.1kV

13) Instabilità di tensione di carica: ≤±0.5%

14) Aumenti il campo di regolazione di tempo di tensione: 30~190s con 1s accuratezza di regolamento, ritardo dell'allarme 2s.

15) Campo di regolazione di tempo della prova: 0~99times con 1 accuratezza di regolamento di volta

16) Schermo di visualizzazione: 17" LCD

Sistema di misura di TDS 2012C Digital dell'oscilloscopio

1) Canali: Doppio

2) Larghezza di banda: 100MHz

3) Frequenza di campionamento: 1.25Gs/s

4) Risoluzione verticale: 9 bit

5) Esposizione: Variopinto

6) Precisione verticale: ± 2%

7) Precisione orizzontale: ± 0,01%

8) Funzione di innesco: innesco del segnale e di pre-innesco ed imporre innesco

9) Gamma di tensione: 200mV - picco-picco 800V (con la sonda ad alta tensione)

Pezzi di ricambio ed accessori

1) Scarico di sicurezza che collega palo a massa di rame: 2m

2) Cavo di rame della treccia: 5 m.

3) Scarico di sicurezza che collega cavo a massa di rame: 40 m.

4) Cavo elettrico, cavo della sonda e cavo di controllo.

5) Testa di Wave, coda di onda, resistenza di carico (somma: 12pcs)

6) Sistema di controllo interno, alimentazione elettrica, segnali (completi)

7) Divisore corpo-attenuante ad alta tensione, prodotto di corpo-prova (completo)

8) Controllo con i relè di riserva, fusibile - 5pcs

9) Appoggio del certificato di qualità e di specifiche

10) Autorità la relazione sull'esperimento

11) Trasformatore del rifornimento di isolamento (DIST-5kVA/380/220 50Hz): Impedisca il potere 1 retro- messo

12) Generatore di impulsi dell'accensione (AMF-10) - 1 insieme

13) Stampante A4 - 1 insieme
