| Tensione di scarica della prova: | 100KV, 200KV, ecc (facoltativi) | Modo di controllo: | SpA, computer industriale |
|---|---|---|---|
| Oggetto di prova: | cavi elettrici, isolanti, trasformatore elettrico, ecc | Funzione di prova: | Resista alla prova di tensione |
| Energia di carico: | 2.5KJ-540KJ (facoltativo) | Capacità stimata di carico del dispositivo di CC: | 2.5KVA-50KVA (facoltativo) |
| Evidenziare: | Apparecchiatura di collaudo ad alta tensione di 540KJ 200KV,apparecchiatura di collaudo ad alta tensione di 0.3ohm 540KJ,L'impulso 540KJ resiste alla prova di tensione |
||

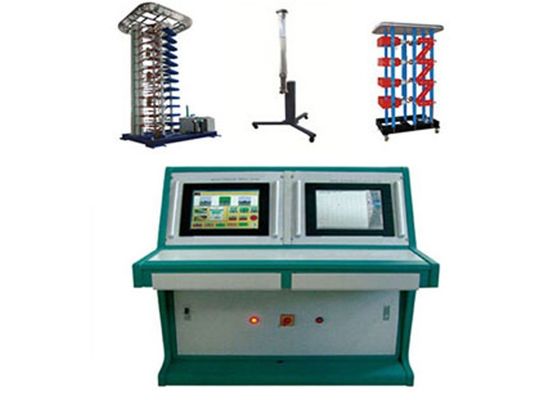

Sistema di prova di tensione di impulso di alta tensione
1. Usato per l'impulso d'alleggerimento della prova per resistere alla tensione dei cavi elettrici e degli accessori, isolanti,
trasformatori elettrici, ecc…
2. Tensione di scarica della prova (tensione di impulso nominale): 100KV, 200KV, ecc (facoltativi)
3. Controllo dello SpA, computer di controllo industriale, unità di misura potente dell'oscilloscopio
4. Energia di carico: 2.5kJ-540kJ & su (facoltativo)
5. Capacità stimata del dispositivo di carico di CC: 2.5kVA-50KVA (facoltativo)
6. Con la funzione di innesco
Stati di operazione
1. altitudine: ≤1000m
2. Temperatura dell'ambiente: -10℃-45℃
3. Umidità relativa: ≤90%
4. Stati di operazione: dell'interno
5. Capacità di resistenza di terremoto: livello 8 nella forza
6. Messa a terra della resistenza a massa: <0.3Ω
7. Stati di operazione: pulito, nessuna polvere
Caratteristica
1. Sistema di prova di impulso: 100kV, serie 200kV (facoltativa)
2. Livello di tensione di carica: 100kV-3600kV & su (facoltativo)
3. Tipo strutture di H e di V delle strutture per opzione
4. Forma d'onda generata compreso: Impulso d'alleggerimento standard, interruzione d'alleggerimento, commutazione standard
impulso ed impulso di commutazione speciale, anche l'onda di impulso di commutazione di oscillazione ed onda ripida
il cavo è generato con il dispositivo appropriato aggiunto.
5. Alta precisione, convenienza ed affidabilità
6. 15" LCD, con la misurazione potente dell'oscilloscopio
7. SpA e controllo di computer industriale e con il software di analisi potente
8. Lacune aperte/avvolte che infornano sistema
9. Dispositivo mobile del cuscino d'aria
Indice tecnico
| Generatore | |
| Tensione di carica | 100-3600kV (e su), facoltativo |
| Energia di carico | 2.5kJ-540kJ (e su), facoltativo |
| Capacità di impulso | 0.0833uF |
| Tensione di carica della fase | ±100kV, ±200kV, facoltativo |
| Forma d'onda di tensione di impulso | |
| Impulso d'alleggerimento standard | 1.2±30%/50±20%uS, oscillazione al picco non è di superare 5% di ampiezza |
| Impulso di commutazione standard | 250±20%/2500±60%uS |
| Impulso dell'onda di interruzione ed impulso speciale di forma d'onda | |
| Efficienza del generatore | |
| Impulso d'alleggerimento (nessun carico) | ≥90% |
| Impulso di commutazione (al carico di 3000pF) | ≤70% |
| Dispositivo di carico di CC (la regolazione del voltaggio di Forthyristor, regolazione del voltaggio dicarico la tensione che cambia con il tempo sarà indicata) | |
| Tensione di carica | 0-200kV |
| Trasformatore impregnato d'olio (con la pila del silicio del raddrizzatore interna) | 50-100kV/380V/2.5-50KVA (facoltativo) |
| Divisore di resistenza di CC | 100kV, 200MW |
Sistema aperto/avvolto di infornamento di lacuna: automatico/manuale ed avvertimento
Di controllo delle operazioni: manuale ed automatico
