Dettagli:
Termini di pagamento e spedizione:
|
| verifichi la distanza: | 30KM | Verifichi la profondità: | 2-10m |
|---|---|---|---|
| Misurare la precisione: | 1% | Tensione applicabile: | fino a 32KV |
| Evidenziare: | Apparecchiatura di collaudo ad alta tensione 32KV,Apparecchiatura di collaudo ad alta tensione di 1%,i 10m cablano la macchina dell'indicatore di posizione dell'errore |
||
Sistema di localizzazione dell'errore del cavo di 0-8KV 0-16KV 0-32KV
I. Function
Individui gli errori principali dell'isolamento dei cavi elettrici della classe di tensione su to32kV; calibri la lunghezza di cavo; esattamente
individui la direzione e la profondità di sepoltura del cavo.

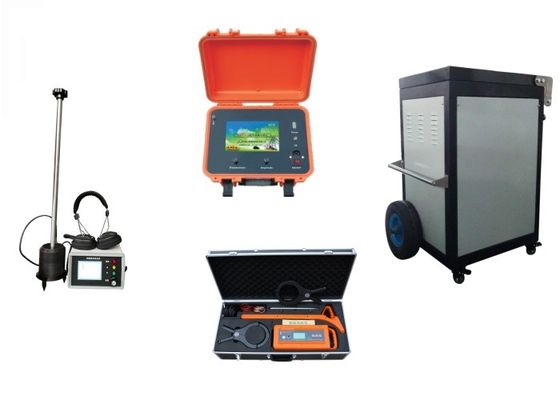

II. configurazione
| Sistema di localizzazione dell'errore del cavo | Nome | Modello | QTY |
| TDR | XHGG501C | 1 | |
| Puntatore di Pin | XHDD503K | 1 | |
| Elemento tracciante dell'itinerario di cavo | XHGX507 | 1 | |
| Generatore ad alta tensione | XHHV532-4C | 1 |
III. dati tecnici principali
1) Sistema operativo Windows, modo di funzionamento di tocco, orientamento online esperto senza fili, cavo scientifico
gestione, generazione di reports in tempo reale; 10 analisi di sovrapposizione di flashover di impulso 10; operazione incorporata
le istruzioni, dati del cavo, hanno misurato i casi.
2) Funzione di sistema: misura di distanza dell'errore, posizione del punto dell'errore, prova di velocità di propagazione, percorso del cavo
ricerca, rilevazione sepolta di profondità, ecc.
3) Metodi di prova: impulso a bassa tensione, metodo di flashover, audio metodo, sincronizzazione acustico-magnetica
metodo, metodo della valle, metodo di punta, metodo di induzione elettromagnetica, ecc.;
4) Controllo di esposizione: Tester istantaneo: controllo a 8 pollici della un-macchina del industriale-grado, corrente continua incorporata 12V/7Ah
il rifornimento, può lavorare continuamente per 8 ore; altro è controllato dal microcomputer monochip,
esposizione della tavola del puntatore;
| Gamma di prova | |
| distanza della prova | 30km |
| profondità di rilevazione | 2-10m |
| Accuratezza di misura | |
| errore di misurazione approssimativo | ±10m (valore assoluto) o 1% |
| Frequenza di campionamento | 100MHz |
| risoluzione minima | 0.5m (100m/us) |
| Metodo di campionamento: | Il campionamento continuo completamente automatico, non manca mai alcuna singola forma d'onda di scarico |
| Impulso di bassa tensione | Larghezza: ampiezza 0.1uS e 2uS: 100Vpp |
| Potenza di uscita | potere del percorso: 10W, potere di impatto: 0 ~ 200W |
| Alta tensione di impatto | 0~8KV 0~16KV 0~32KV |
| Metta in cortocircuito corrente | 0 ~ 320mA |
| Ustione con potere | 0 ~ 2450J |
IV. introduzione di ogni parte
1. TDR
Introduzione
Sistema operativo Windows, modo di funzionamento di tocco, orientamento online esperto senza fili, cavo scientifico
gestione, generazione di reports in tempo reale; 10 analisi di sovrapposizione dell'onda di flashover di impulso 10; incorporato
istruzioni di operazione, dati del cavo, casi misurati, ecc.;
Con la gamma, la misura di velocità, la gestione del cavo ed altra
Funzioni
100MHz frequenza di campionamento, risoluzione minima 0.5m (100m/us)
Il campionamento continuo completamente automatico, non manca mai alcuna forma d'onda di scarico;
Metodo di prova: metodo di flashover, metodo di impulso di pressione bassa, metodo di analisi multiplo di forma d'onda
Specifiche principali:
| Ampiezza di impulso | 100Vpp |
| Larghezza di impulso | 0.1uS e 2uS |
| Distanza di misurazione | Smax: 30km |
| Smin: 15m | |
| Errore di misurazione | errore assoluto di misura approssimativa: ±10m |
| errore relativo di misura grezza: ±1% (DL/T849.1-2004 specifica non più del ± (1% L + 20) m. dove: La L è la lunghezza di cavo) | |
| Modo dell'alimentazione elettrica | l'alimentatore in CC incorporato 12V/7Ah, può lavorare continuamente per 6 ore o l'alimentazione elettrica esterna di CA 220V 50Hz |
2. PinpointerMC-33
Uso: Lavoro con il generatore ad alta tensione per determinare la posizione esatta del punto dell'errore, cioè,
per completare il compito di posizionamento preciso all'interno della gamma approssimativa di misura del punto dell'errore del cavo.
Consista di:
Macchina ospite, sensore sincrono acustico ed elettromagnetico, cuffia antirumore e caricatore
Funzione ed indice
1) le onde acustiche e le onde elettromagnetiche generate quando il punto dell'errore è scaricato possono essere
ha ricevuto contemporaneamente per determinare la posizione del punto dell'errore del cavo.
2) funzione puntuale sincrona acustica e magnetica
Banda del segnale acustico: frequenza concentrare 400Hz, profondità della banda: 200Hz
Segnale: 80dB
Accuratezza puntuale: 0.1m
3) Alimentazione elettrica
Batteria: batteria al litio insita, tensione nominale: 7.4V, capacità: 3000AH
Consumo: 300mA, funzionano continuamente le ore di tempo >9
4) esposizione: 320 X 240 LCD
5) Stato del lavoro: temperatura: -10℃-40℃, umidità: 5-90%RH, latitudine<4500m>
Elemento tracciante dell'itinerario di cavo
Uso: Il metro del percorso del cavo è uno strumento speciale per esattamente la rilevazione la posizione e della profondità del sepolto di
cavo in certa gamma; la rilevazione del percorso è completata dal ricevitore del segnale del trasduttore e del percorso del percorso
(metro del punto fisso dell'errore del cavo); La cooperazione fra i due usi l'operazione individuare esattamente
il percorso del cavo all'interno del cavo approssimativo che include gamma.
Composizione principale
La rilevazione del percorso pricipalmente è composta di trasduttore e di ricevitore del percorso
Indicizzi il parametro
| Ricevitore | ||
| Frequenza del lavoro |
Bassa frequenza (815hz), per media frequenza (8kHz), alta frequenza (33kHz), radiofrequenza (83Khz), 50Hz
|
|
| Modo aereo |
valle dell'onda (modo zero), metodo di punta dell'onda (modo di punta), metodo di tensione di punto e premere metodo corrente (pagina di A) |
|
| Modo di lavoro | continui il segnale dell'onda quadra | |
| Potenza del segnale | grafico della scala, gamma digitale 0-999 | |
| Controllo di guadagno | adeguamento manuale, gamma dinamica: 100dB | |
| Individui la profondità | profondità massima >5m | |
| Il massimo individua la distanza | 30km | |
| Misura di profondità | il massimo individua i 10m | |
| Accuratezza: a bassa frequenza | frequenza di radia del ± (1-5) %≤2.5m: ± (5-12) %≤2.5m | |
| trasduttore del percorso | ||
| Frequenza del lavoro |
a bassa frequenza (815hz), per media frequenza (8kHz), alta frequenza (33kHz), radiofrequenza (83Khz)
|
|
| Modo del lavoro |
collegamento diretto, metodo di coppia (metodo) del morsetto, metodo di induzione |
|
| carico | 5 Ω-3000 Ω | |
| Esposizione di impedenza | 5 cifre | |
| surriscaldamento e straripamento | protezione automatica | |
| output di forza motrice | basso, medio ed alto | |
4. generatore ad alta tensione
Il dispositivo integra una fonte ad alta tensione di CC, un condensatore di stoccaggio, un dispositivo della palla di scarico, un automatico
dispositivo di scarico e un tester dell'errore del cavo in uno strumento sperimentale di qualità superiore carretto tipo. Il dispositivo
completamente risolve i problemi di convenienza, di portabilità, della sicurezza e dell'affidabilità del dispositivo sperimentale tradizionale.
Lo strumento adotta i componenti elettronici ad alta tensione della alto-stabilità e di alta precisione ed ad alta frequenza speciali
tecnologia ad alta tensione per rendere l'intera struttura semplice. per conservare l'abitudine di per mezzo del trasformatore
e la scatola di funzionamento per generare l'alta tensione di CC, il generatore di impulsi adotta l'operazione umanizzata di progettazione
il modo ed integra la micro progettazione di circuito affidabile. Sicuro ed affidabile, visivamente intuitivo. Realmente urti l'impatto
di non cattivo, ma inoltre ha l'impatto cronometrante automatico, l'impatto manuale e resistenza della pressione. È il maggior parte umanizzato
tipo attrezzatura ad alta tensione del carrello di impatto di CC dentro
È il prodotto ideale per la nostra localizzazione del guasto del cavo elettrico.
le caratteristiche di prestazione principali:
L'uscita di impulso ad alta tensione del ★ è uniforme e controllabile;
Il ★ con un'esposizione livellata del puntatore del doppio 1,5 di tensione e della corrente, intuitivo e chiaro, il processo di scarico di impatto è chiaro con un'occhiata;
Misura laterale ad alta tensione di tensione del ★, accurata in tempo reale;
★ con protezione zero di inizio, sicuro ed affidabile;
La progettazione ad alta tensione unica di misura del ★, nello stato di arresto, scaricherà automaticamente la capacità interna del dispositivo;
Il ★ il tempo di scarico può essere selezionato fra la sincronizzazione ed il modo di alimentazione manuale;
Il ★ con CC resiste alla funzione di tensione;
Il ★ internamente ha installato il modulo di alta precisione di forma d'onda del campionamento dell'errore del cavo della prova;
Carrello facile da usare di progettazione del ★ per movimento facile.
Indice tecnico principale:
| Alta tensione di impatto | 0~8KV 0~16KV 0~32KV facoltativo |
| Pressione parziale ad alta tensione |
un'accuratezza di tensione di 1,5
|
| Condensatore incorporato |
64/16/4μF
|
| Potere di scarico | 2450J |
| tempo di impatto | impatto automatico per circa 5 secondi, tempo di controllo manuale |
| Potere di impatto | 2KVA |
| Volume | 580L × 1080H del × 370W |
| Peso | non non più di 125KG (4uF) |
| Alimentazione elettrica di lavoro | CA 220V±10% 50Hz±2Hz |
| Temperatura ambiente | -20~+50°C |
