132KV apparecchiatura di collaudo ad alta tensione, macchina del rivelatore dell'errore del cavo di 5m

Sistema di localizzazione dell'errore del cavo di 0-25KV 0-33KV 0-132KV

I. Function

Individui gli errori principali dell'isolamento dei cavi elettrici della classe di tensione fino a 32kV; calibri la lunghezza di cavo;

individui esattamente la direzione e la profondità di sepoltura del cavo.

II. configurazione

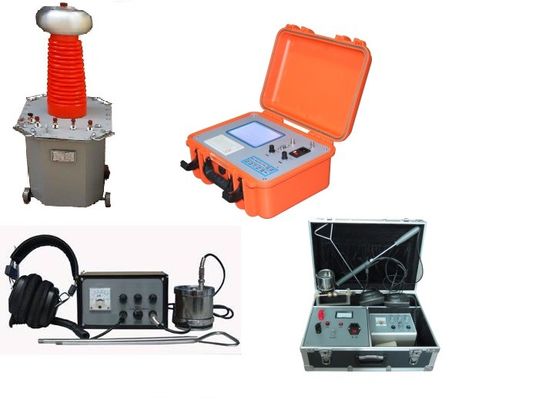

Sistema di localizzazione dell'errore del cavo di 0-25KV 0-33KV 0-132KV

III. dati tecnici principali

1) Sistema operativo Windows, modo di funzionamento di tocco, orientamento online esperto senza fili, cavo scientifico

    gestione, generazione di reports in tempo reale; le istruzioni incorporate dell'operazione, dati del cavo, hanno misurato i casi.

2) Funzione di sistema: misura di distanza dell'errore, posizione del punto dell'errore, prova di velocità di propagazione, impedenza dell'errore

    valore, ricerca di percorso del cavo, rilevazione sepolta di profondità, ecc.

3) Metodi di prova: impulso a bassa tensione, metodo di flashover, audio metodo, sincronizzazione acustico-magnetica

    metodo, metodo della valle, metodo di punta, metodo di induzione elettromagnetica, ecc.;

Sistema di localizzazione dell'errore del cavo di 0-25KV 0-33KV 0-132KV

IV. introduzione di ogni parte

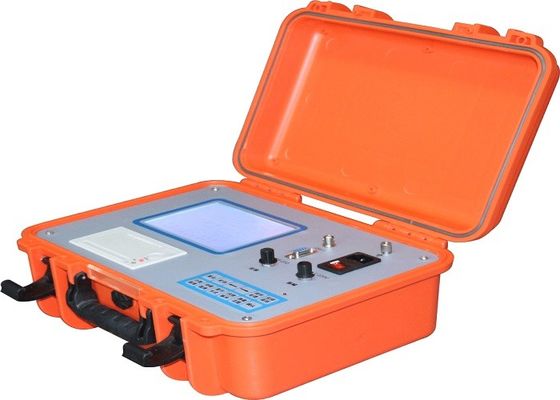

1. TDR

Introduzione

Sistema operativo Windows, modo di funzionamento di tocco, orientamento online esperto senza fili, scientifico

gestione del cavo, generazione di reports in tempo reale; 10 analisi di sovrapposizione dell'onda di flashover di impulso 10;

istruzioni incorporate di operazione, dati del cavo, casi misurati, ecc.;

Con la gamma, la misura di velocità, la gestione del cavo ed altra

Funzioni

100MHz frequenza di campionamento, risoluzione minima 0.5m (100m/us)

Il campionamento continuo completamente automatico, non manca mai alcuna forma d'onda di scarico;

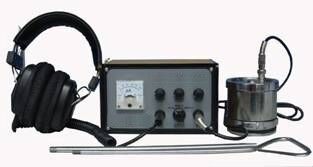

2. Pinpointer

Uso: Lavoro con il generatore ad alta tensione per determinare la posizione esatta del punto dell'errore, cioè,

per completare il compito di posizionamento preciso all'interno della gamma approssimativa di misura del punto dell'errore del cavo.

Consista di:

Macchina ospite, sensore sincrono acustico ed elettromagnetico, cuffia antirumore e caricatore

Funzione ed indice

Le onde acustiche e le onde elettromagnetiche generate quando il punto dell'errore è scaricato possono essere

ha ricevuto contemporaneamente per determinare la posizione del punto dell'errore del cavo.

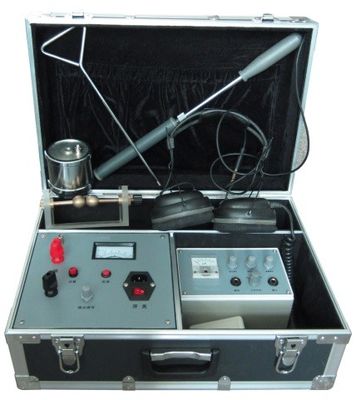

3. Elemento tracciante dell'itinerario di cavo

Uso: Il metro del percorso del cavo è uno strumento speciale per esattamente la rilevazione la posizione e della profondità

di cavo interrato in certa gamma; la rilevazione del percorso è completata dal trasduttore del percorso e

ricevitore del segnale del percorso (metro del punto fisso dell'errore del cavo); La cooperazione fra i due usi

operazione per individuare esattamente il percorso del cavo all'interno del cavo approssimativo che include gamma.

Composizione principale

La rilevazione del percorso pricipalmente è composta di trasduttore e di ricevitore del percorso

Indicizzi il parametro

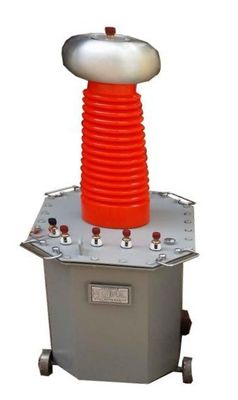

4. La frequenza industriale resiste all'attrezzatura di prova di tensione

1) tipo trasformatore dell'olio della traccia

Indice tecnico:

2) scatola di operazione

Il lavoro con il trasformatore di prova, inoltre potrebbe usato per corrente alternata di frequenza industriale dell'uscita 0-450V.

Con la funzione della protezione di straripamento, protegga corrente per adeguamento continuo.

Con l'indicazione dell'uscita di alta tensione, la funzione laterale laterale o ad alta tensione di bassa tensione di perdita di indicazione corrente

Sistema di localizzazione dell'errore del cavo di 0-25KV 0-33KV 0-132KV

5. Condensatore di stoccaggio di impulso

Pricipalmente usato per l'errore grezzo di resistenza di alta tensione della prova, per individuare esattamente per tutto il cavo.

Indice tecnico:
