attrezzatura di prova del tester di energia 450V, apparecchiatura di collaudo del contatore elettrico del laboratorio

Singolo & banco di prova trifase MCTB20B del tester

Parametri tecnici

Caratteristiche

1) Tecnologia di PWM (modulazione di larghezza di impulso)

2) La progettazione modulare permette le configurazioni su misura sull'hardware e sul software, adatti a cliente

3) Esegua tutte le prove di base come riscaldamento, scorrimento prova, prova di inizio, errori di base, deviazione standard ed ecc.

4) Esegua la prova del quadrante con la base di conteggio & cronometrante di impulso con il valore di KWH

5) Modo di prove: Operazione completamente automatica e o manuale dal touch screen di controllo manuale (MCU)

6) Capace di verificare tutti i tipi di monofase e di metri meccanici trifasi, metri di elettronica, CT/PT

    metro azionato, metro astuto, metro di chiuso-collegamento ed ecc…

7) Esposizione di calcolo di errore con i bottoni risistemati su ogni posizione del tester

8) Dispositivo rapido flessibile del connettore (QCD) per il cambiamento conveniente dal metro trifase

    al metro di monofase

9) Ricerca & bloccaggio del segno nero per il disco di rotazione

10) Capace di calibrare i metri di elettronica o meccanici con la costante differente allo stesso tempo

11) Software potente del PC per i dati che analizzano, il playback di forma d'onda e l'esportazione di rapporto dettagliato

12) Input universale del codice a barre e codice a barre auto-definito supporti

13) Soluzioni astute per la calibratura con software aggiornabile

14) Stoccaggio temporaneo dei dati per la calibratura continuata successiva

15) Le annotazioni della prova risparmiano nella base di dati con il formato di MDB o l'altro formato richiesto

16) Calibri i parametri compreso tensione, la corrente di ogni fase, fase/differenza di fase,

      attivo/reattivo/potenza apparente di ogni fase, attivo/reattivo totale/potenza apparente, fattore di potenza totale,

      frequenza, ecc. con visualizzazione in tempo reale del grafico di vettore

17) Prova armonica 2-40 volte ed analisi/esposizioni dell'armonica

18) Con le facilità per verificare richiesta massima evidente registrata in metri e per effettuare la prova del registro

      (il cliente dovrebbe fornire il protocollo di comunicazione del tester per questa funzione)

19) Funzione di auto-test per tutti i potere di fasi, stabilità totale di potere, simmetria di una tensione di 3 fasi e corrente

20) Il software del PC (comunicazione di RS232) può realizzare la funzione netta del collegamento di interfaccia di MIS, può facilmente

      aggiornamento in futuro se necessario

21) Protezione: cortocircuito e disfunzioni correnti di tensione e a circuito aperto, protezione automatica & restauro automatico

22) Tasto di arresto & di inizio sull'alimentazione

23) Luci dell'allarme installate sopra l'alimentazione

24) Possono essere l'insieme & l'uscita di ogni tensione di fase & corrente indipendenti, angolo di fase

Comprendere di MTB:

1) Metro trifase di norma di riferimento

2) Alimentazione trifase

3) Metro che monta gli scaffali

4) MCU (unità di controllo manuale, operazione del touch screen)

5) Teste di esame

6) Elaborazione di errori & sistema di indicazione & di calcolo

7) Software del PC, PC, stampatrice, ecc…

Caratteristiche tecniche

Alimentazione trifase

Altre caratteristiche

1) Con protezione di sovraccarico e di cortocircuito in circuito di tensione

2) Con protezione di sovraccarico e del circuito aperto in circuito corrente

3) Con esposizione per mostrare i raggi d'azione e punti di carico ed indicazione dell'errore nel caso di anomalia

4) Con il circuito corrente della misura & di tensione INSERITA/DISINSERITA

5) Tutte le parti compreso tensione/metro corrente di norma di riferimento e di fonte montati in gabinetto chiuso

6) Con ventilazione e la ventola di raffreddamento per il rilascio di calore

7) Con fissa le porte laterali anteriori e posteriori per la protezione

8) Entrata principale con la finestra di vetro per vedere esposizione del touch screen e dell'esposizione standard del tester

9) Base di tempo: 1 ~ 9999s

10) Isolamento fra il circuito di tensione contro il circuito corrente, fra i circuiti contro terra: ≥ 5MΩ

11) Alimentazione elettrica: 240V o 3×240V/415V±10%, 50/60Hz±10%

12) Condizioni dell'ambiente: Temperatura 50 C ~ 400 C

13) Umidità relativa: fino a 90%

Metro trifase di riferimento

1. Classe di precisione: 0,05 o 0,02

2. Campi di misura & accuratezza

3. Uscita di impulso

Uscita di impulso di energia

Frequenza di impulso: FH=CH.P/3600 (HERTZ); FL=FH/10000 (HERTZ)

Livello di uscita: TTL

Tabella della costante (per ogni tensione interna/gamma corrente)

4. Esposizione (6 cifre): tensione, corrente, attiva/reattiva/potenza apparente, fattore di potenza, angolo di fase, frequenza,

    forma d'onda, diagramma vettoriale, analisi armonica… ecc

5. Interfaccia: RS-232 e/o RS-485

6. Alimentazione elettrica: 240V±15%, 50Hz/60HZ±5%, consumo di energia: ~ 20VA

7. Luogo di lavoro

    Temperatura: 50 C ~ 400 C^; Umidità relativa: gas anti corrosivi del ≤ 90%

8. peso: ~ 7.5kgs

Configurazioni dello scaffale del tester

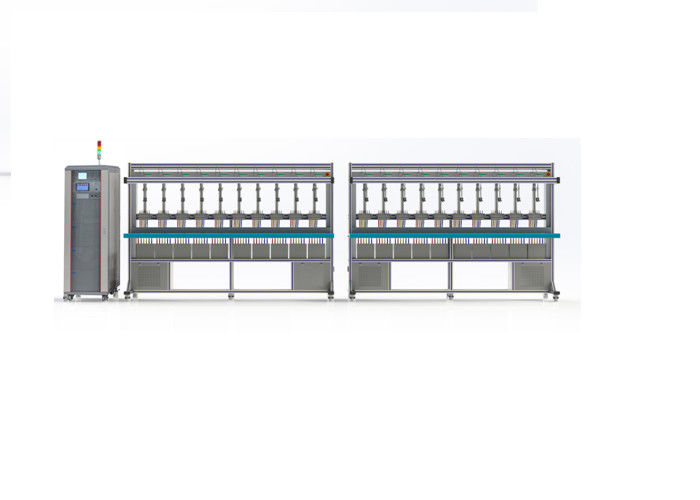

Scaffali di prova trifasi (20 posizioni, due scaffali, una fila)

Scaffale di prova trifase

Numero delle posizioni: 20 (6, 8,10, 12, 16, 32, 40 anche disponibili per opzione)

Commutatore di arresto di emergenza due

Ogni posizione consiste di: I perni di 1 QCD 6 + 1 testa di esame + un montaggio del 1 tester

+ 1 RS/232/485+1 sonda ottica (lettura del tester di DLMS) + porta di comunicazione + 1 esposizione di errore (4,5 cifre)

Porto di impulso di +1 BNC + 1 bottone RISISTEMATO + 1 insieme dell'Ict di tensione cables+1

Misura per la calibratura del metro standard contro la norma di più alto livello

Un server di serie

Specificazione isolata del trasformatore corrente (Ict):

Classe di precisione: 0,01% (0.5C-1-0.5L)

Rapporto corrente: 1:1 (1mA-120A)

Uscita corrente: 3* (0.001-120) A (sia primario che secondario)
