| Gamma di tensione: | 4* (0-120V) | Gamma corrente: | 3* (0-40A) |
|---|---|---|---|
| Accuratezza dell'uscita: | 0,5% | Esposizione: | LCD |
| tensione: | 4 canali | corrente: | 3 canali |
| Evidenziare: | Attrezzatura di prova del relè di protezione di 4 fasi,Attrezzatura di prova del relè di protezione di 3 fasi,Incolpi il playback corredo difficile del relè di 3 fasi |
||

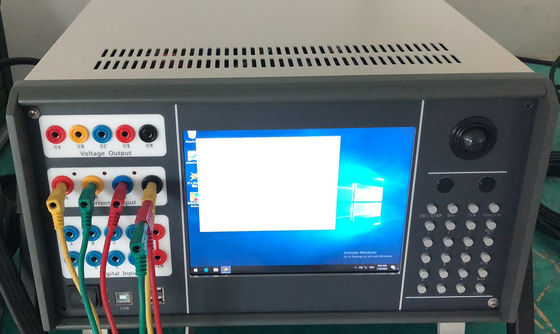

Una tensione di 4 fasi & attrezzatura di prova del relè di protezione dell'uscita corrente di 3 fasi con playback dell'errore
Una prova principale di una tensione di 4 fasi & di un'uscita corrente di 3 fasi,
PROVA 1.AC
PROVA 2.DC
prova di sovrapposizione 3.Harmonic
prova di frequenza 4.High-Low
prova di direzione 5.Power & di impedenza
prova 6.Synchronization
prova del gruppo 7.Full
8.Distance & protezione zero di sequenza
9.Characteristic dell'impedenza
protezione 10.Differential
armonica 11.Differential
prova 12.Comprehensive della linea una protezione di microcomputer di 6-35 chilovolt
rassegna 13.Fault
Un indice tecnico di una tensione di 4 fasi & di un'uscita corrente di 3 fasi,
| Fonte corrente di CA | |
| Accuratezza dell'uscita | 0,5% |
| Gamma dell'uscita | 3* (0-40A); 0-120A (tre fasi parallelamente) |
| Corrente di fase che può ottenere 10A di lavoro da sempre | |
| Massimo potenza di uscita della corrente di fase: 420VA | |
| Massimo potenza di uscita della corrente trifase parallelamente: 900VA | |
| Orario di lavoro ammissibile (quando corrente trifase parallelamente per ottenere uscita massima): 10s | |
| Gamma di frequenza (onda di base) | 20-1000Hz |
| Tempi delle armoniche | 1-20 volte |
| Fonte corrente di CC | |
| Accuratezza dell'uscita | 0,5% |
| Uscita corrente | 0-+/-10A alla fase; 0-+/-30A (trifase parallelamente) |
| Uscita di tensione del carico massimo | 20V |
| Accuratezza dell'uscita | 0,5% |
| Uscita di tensione di fase | 4* (0-120V) |
| Uscita di tensione di linea | 0-240V |
| Tensione/tensione di linea di fase potenza di uscita | 80VA/100VA |
| Gamma di frequenza (onda di base) | 20-1000H |
| Armoniche | 1-20 volte |
| Fonte di tensione di CC | |
| Accuratezza dell'uscita | 0,5% |
| Ampiezza dell'uscita di tensione di fase | 0-+/-160V |
| Ampiezza dell'uscita di tensione di linea | 0-+/-320V |
| Tensione/tensione di linea di fase potenza di uscita | 70VA/140VA |
| Dimensione | 400*300*180mm |
| Peso | 20KG approssimativo |
| Alimentazione elettrica | CA 220V±10%, 50/60Hz |
| Temperatura ambiente | -10℃ ~ +50℃ |
Segnale di commutatore e misura di tempo
| Input di segnale del commutatore |
7circuits |
Contatto in ozio: 1~20mA, 24V Accesso potenziale del contatto: «0": 0~ +6V; «1": +11 V~ +250V |
| Uscita del segnale di commutatore | 2 paia | CC: 220V/0.2A; CA: 220V/0.5A |
| Misura di tempo |
Gamma di prova: 0.1ms ~ 9999s, accuratezza 0.1mS Gamma di misura: 0.1ms ~ 9999s Accuratezza di misura: 0.1mS |
|
Il rapporto d'ispezione della fabbrica
dell'insieme trifase della prova del relè
prova di corrente alternata 1.The del dispositivo
1,1 l'accuratezza di outputing ampiezza corrente
l'accuratezza e la risoluzione di outputing ampiezza corrente: 0~1A, 0.001A, 0~10A, 0.01A, gamma 10A~Max.0.1A.Output: 0~40A.
| Corrente (A) | 0.1A | 1 A | 5 A | 10A | 20 A | 30 A |
| IA | 0,1001 | 0,998 | 5,008 | 10,008 | 20,018 | 30,015 |
| IB | 0,0998 | 1,002 | 5,003 | 10,007 | 20,013 | 30,017 |
| IC | 0,1002 | 0,997 | 4,999 | 9,996 | 19,990 | 30,015 |
1.2The ha prodotto le misure correnti residue
Le misure correnti residue dell'uscita quando il dispositivo non ha uscita
| Fasi di corrente | IA | IB | IC |
| corrente residuo (mA) | 0,002 | 0,003 | 0,019 |
prova di tensione CA 2.The del dispositivo
2,1 l'accuratezza di ampiezza outputing di tensione
l'accuratezza e la risoluzione di ampiezza outputing 0~10V, 0.001V, 0~30V, 0.01V, 30V~60V o 75V, 0.1V di tensione; 60V o 75V 0.1V. Gamma dell'uscita: 0~120V
| Fase di tensione | 1V | 10V | 30 V | 60 V | 80 V | 100 V | 120V |
| UA | 0,998 | 10,014 | 30,016 | 60,005 | 80,011 | 100,032 | 120,031 |
| UB | 1,002 | 10,015 | 30,016 | 60,001 |
79,988 7 |
100,035 |
120,036 7 |
| UC | 1,001 | 10,018 | 30,015 | 60,002 | 80,013 | 99,978 | 120,034 |
prova 3.The della fase
| Regolazione della prova | 0° | 90° | 180° | 270° |
| VA, IA | 0.2° | 90.2° | 180.1° | 270.2° |
| Deviazione angolare | 0.2° | 0.2° | 0.1° | 0.2° |
| VB, IB | 0.2° | 90.1° | 180.2° | 270.1° |
| Deviazione angolare | 0.2° | 0.1° | 0.2° | 0.1° |
| VC, IC | 0.2° | 90.2° | 180.1° | 270.2° |
| 差 angolare di deviazione | 0.2° | 0.2° | 0.1° | 0.2° |
4, la prova di corrente continua del dispositivo
4,1 accuratezza dell'uscita corrente
| Corrente (A) | 0,1 | 0,5 | 1 | 2 | 3 | 5 |
| IA | 0,1001 | 0,5009 | 1,0012 | 2,0035 | 3,0056 | 5,009 |
| IB | 0,0998 | 0,4992 | 1,0007 | 2,0012 | 3,0045 | 5,007 |
| IC | 0,1002 |
0,5007 .
|
0,9996 | 2,0001 | 3,0021 | 4,997 |
funzione 5.other
| Tipo | Risultato |
| 1, simula tutti i tipi di guasto, di analisi funzionale reclosing, di ecc | Normale |
| 2, parametri del commutatore hanno introdotto il controllo di /output | Normale |
| 3, comunicazione | Normale |
| 4, l'uscita di corrente alternata | Normale |
| 5, interfaccia di ogni funzione | Normale |
attrezzatura 6.Test
●voltometro, tipo: ESCORT3146A, accuratezza 0.5magnitude
●amperometro, tipo: GB/T7676-1998, accuratezza 0,5 grandezze
●Oscilloscopio di Tektronix
●Metro digitale multiuso, tipo: 200MULTIMETER
●Metro di millisecondo, tipo: 702-2
●Fase, no: Metro multifunzionale di watt-ora
7, conclusione:
Con il risultato dei test di cui sopra, la funzione del tester della protezione del relè può essere di soddisfare le richieste di varie specifiche e dell'introduzione. Dal controllo di servizio d'ispezione di qualità per lasciare la fabbrica!
