Dettagli:
Termini di pagamento e spedizione:
|
| Gamma di tensione: | 4* (0-120V) | Gamma corrente: | 3* (0-40A) |
|---|---|---|---|
| Accuratezza dell'uscita: | 0,5% | Esposizione: | LCD |
| Tensione: | 4 canali | Corrente: | 3 canali |

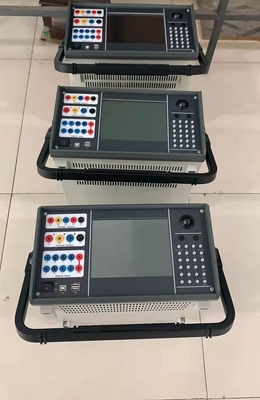

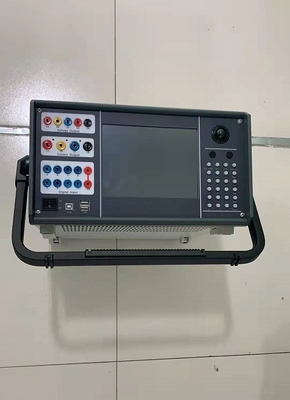

Una tensione di 4 fasi & attrezzatura di prova del relè di protezione dell'uscita corrente di 3 fasi con playback dell'errore
Una prova principale di una tensione di 4 fasi & di un'uscita corrente di 3 fasi,
PROVA 1.AC
PROVA 2.DC
prova di sovrapposizione 3.Harmonic
prova di frequenza 4.High-Low
prova di direzione 5.Power & di impedenza
prova 6.Synchronization
prova del gruppo 7.Full
8.Distance & protezione zero di sequenza
9.Characteristic dell'impedenza
protezione 10.Differential
armonica 11.Differential
prova 12.Comprehensive della linea una protezione di microcomputer di 6-35 chilovolt
rassegna 13.Fault
Un indice tecnico di una tensione di 4 fasi & di un'uscita corrente di 3 fasi,
| Fonte corrente di CA | |
| Accuratezza dell'uscita | 0,5% |
| Gamma dell'uscita | 3* (0-40A); 0-120A (tre fasi parallelamente) |
| Corrente di fase che può ottenere 10A di lavoro da sempre | |
| Massimo potenza di uscita della corrente di fase: 420VA | |
| Massimo potenza di uscita della corrente trifase parallelamente: 900VA | |
| Orario di lavoro ammissibile (quando corrente trifase parallelamente per ottenere uscita massima): 10s | |
| Gamma di frequenza (onda di base) | 20-1000Hz |
| Tempi delle armoniche | 1-20 volte |
| Fonte corrente di CC | |
| Accuratezza dell'uscita | 0,5% |
| Uscita corrente | 0-+/-10A alla fase; 0-+/-30A (trifase parallelamente) |
| Uscita di tensione del carico massimo | 20V |
| Accuratezza dell'uscita | 0,5% |
| Uscita di tensione di fase | 4* (0-120V) |
| Uscita di tensione di linea | 0-240V |
| Tensione/tensione di linea di fase potenza di uscita | 80VA/100VA |
| Gamma di frequenza (onda di base) | 20-1000H |
| Armoniche | 1-20 volte |
| Fonte di tensione di CC | |
| Accuratezza dell'uscita | 0,5% |
| Ampiezza dell'uscita di tensione di fase | 0-+/-160V |
| Ampiezza dell'uscita di tensione di linea | 0-+/-320V |
| Tensione/tensione di linea di fase potenza di uscita | 70VA/140VA |
| Dimensione | 400*300*180mm |
| Peso | 20KG approssimativo |
| Alimentazione elettrica | CA 220V±10%, 50/60Hz |
| Temperatura ambiente | -10℃ ~ +50℃ |
Segnale di commutatore e misura di tempo
| Input di segnale del commutatore |
7circuits |
Contatto in ozio: 1~20mA, 24V Accesso potenziale del contatto: «0": 0~ +6V; «1": +11 V~ +250V |
| Uscita del segnale di commutatore | 2 paia | CC: 220V/0.2A; CA: 220V/0.5A |
| Misura di tempo |
Gamma di prova: 0.1ms ~ 9999s, accuratezza 0.1mS Gamma di misura: 0.1ms ~ 9999s Accuratezza di misura: 0.1mS |
|
Microcomputer del processore di segnale digitale
L'unità di elaborazione di controllo digitale ad alta velocità è adottata come il centro dell'uscita del tester. un'aritmetica a precisione doppia di 32 bit è impiegata nel software, attraverso cui le forme d'onda arbitrarie di alta precisione di ogni fase possono essere prodotte. Poiché la struttura integrante è adottata, la struttura del tester è posta in modo compatto. La distanza della trasmissione dei dati è breve con la struttura stretta, che superano il problema di meno punti dell'uscita di forma d'onda dovuto la linea communicational di dati lunghi e la banda di frequenza stretta quando usando il regolatore della prova controllato direttamente dal PC.
Tensione ed amplificatore corrente
Per la corrente e la tensione di fase, persistiamo nell'adozione della modalità di output lineare dell'amplificatore di rendimento elevato per fare direttamente la fonte di tensione e della corrente ad uscita tutti i tipi di forme d'onda dalla forma d'onda di CC alle forme d'onda compreso tutti i tipi di componenti di frequenza, quali l'onda quadra, la forma d'onda combinata sovrapposta da ogni armonica di ordine, la forma d'onda transitoria dell'errore, ecc. inoltre, la forma d'onda dell'uscita è chiara e regolare senza interferenza irradiata ad alta frequenza con le attrezzature vicine. Può simulare bene tutti i tipi di caratteristiche di tensione e della corrente in circostanza dell'errore di cortocircuito.
Per il circuito dell'amplificatore di potenza, adottiamo il potere dell'importazione ci separiamo ad alta potenza e stile ad alta fedeltà del modulo come output di forza motrice, combinantesi con la struttura di dissipazione di calore posta elaborato e ragionevolmente, ha abbastanza la ridondanza di grande potere e capacità termica. Il circuito dell'amplificatore di potenza ha protezioni di surriscaldamento, di straripamento, di sovratensione e di cortocircuito. Quando lo straripamento si presenta nel circuito corrente ed il sovraccarico o il cortocircuito si presenta nel circuito di tensione, limiterà automaticamente il potenza di uscita, il commutatore fuori dall'intero circuito dell'amplificatore di potenza e darà il segnale di allarme. Per impedire il surriscaldamento dell'amplificatore di potenza per molto tempo che funziona nell'ambito di grande corrente, un tempo del software che termina il sistema nell'ambito di grande corrente è fissato in questo tester. Può lavorare per un lungo periodo in cui produrre è 10A o sotto. Quando la corrente è sopra 10A, il tester inizierà sull'ordine di termine di tempo del software. Quando il tempo è su, il software vieterà automaticamente l'output di forza motrice e darà il segnale di allarme. La corrente ad alto rendimento è, più breve il tempo di limitazione sarà.
