| Gamma di tensione: | 6*150V | Gamma corrente: | 6*35A |
|---|---|---|---|
| Operazione: | touch screen o dal PC | Accuratezza: | 0,2% |

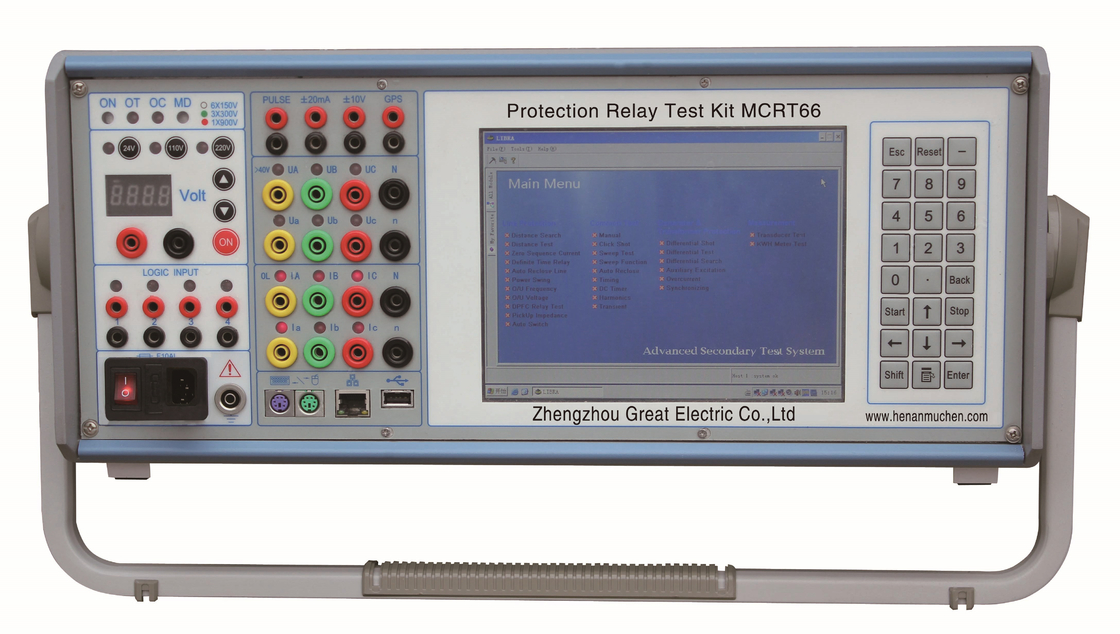

Corredo universale MCRT66 della prova del relè.
Riassunto
serie MCRT66 del ☆The. il dispositivo della prova della protezione del relè del microcomputer è l'ultima generazione di prodotto. La sua progettazione segue il livello industriale di potere---DL/T 624-1997. Caratteristiche tecniche dell'attrezzatura di prova basate sopra. microcomputer per la trasmissione della protezione. Inoltre, la R & S del prodotto ha usato ampiamente il commento dell'utente per riferimento, ha assorbito la frutta della tecnologia più di fine stagione del campo elettronico di potere ed ha integrato la pratica dell'applicazione. ☆MCRT66 caratterizza l'ampia portata della prova, la grande capacità di carico correnta d'uscita, ad alta tensione, alta e l'alta affidabilità; ed il sistema è così dispositivo senior del controllo come adatto a questi dispositivi di protezione in termini di tipo elettromeccanico, tipo elettromagnetico, tipo della resistenza, tipo di IC e tipo della protezione del microcomputer.
☆ il software della prova per la serie MCRT66. è di progettazione concisa e di forte funzione. Le regolazioni di parametro sono immagazzinate alla memoria per accesso, che evita ripetuto installato dall'utente. L'oscillogramma di tensione e della corrente ha potuto essere di visualizzazione in tempo reale e capace di essere immagazzinato e di stampato.
Caratteristiche
1) Amplificatore del commutatore assicurare uscita stabile ed affidabile
2) Adozione della tecnologia di DSP
3) Buona uscita di accuratezza
4) Caratteristica di protezione di prova d'autoverifica
5) Progettazione di modularizzazione & separato fra le parti e la parte differenti dell'amplificatore
6) Con i moudles ed i modelli grafici di prova per la prova dei relè differenti
7) Prova del contatore elettrico (facoltativa)
8) Prova del trasduttore (facoltativa)
9) Prove faccia a faccia di sincronizzazione di GPRS (facoltative)
10) Grande computer LCD e insito
11) Playback transitorio
12) Esposizione del diagramma vettoriale
13) I risultati dei test presuppongono automaticamente
14) Creazione automatica della relazione sull'esperimento
15) Allarme fissante sbagliato protezione e, di sovraccarico e di surriscaldamento
16) Interfaccia: Porta Ethernet per il collegamento di PC
17) Operazione dal computer insito o dal PC
Indice tecnico
| Fonte di tensione CA | Tensione in uscita di max | 6×150V, 3×300V, 1×900V |
| Max potenza di uscita | 6×75VA o 3×150VA | |
| risoluzione | 5mV | |
| Accuratezza | ≤0.2% | |
| Distorsione armonica | ≤0.2% | |
| Altro | L'uscita ampiezza-frequenza/fase di ogni fase può essere regolabile indipendente e con la protezione di cortocircuito e sopra la protezione corrente | |
| Fonte corrente di CA | Corrente d'uscita di MAXMUM | 6×35A, 3×70A, 1×180A |
| MAXMUM potenza di uscita | 6×300VA, 3×600VA, 1×1800VA | |
| risoluzione | 1mA | |
| Accuratezza | ≤0.2% | |
| Distorsione armonica | ≤0.2% | |
| Altro | L'uscita ampiezza-frequenza/fase di ogni fase può essere regolabile indipendente e con la protezione di circuito aperto e sopra la protezione del carico | |
| Tensione di CC | Tensione in uscita MASSIMA | 6×150V, 3×300V, 1×900V |
| Potenza di uscita MASSIMO | 6×75W, 3×150W | |
| Accuratezza | ≤0.2% | |
| Altro | cortocircuito, protezione di sovracorrente | |
| CC corrente | Corrente d'uscita MASSIMA | 6×35A, 3×70A, 1×180A |
| Potenza di uscita MASSIMO | 6×300W, 3×600W, 1×1800W | |
| Accuratezza | ≤0.2% | |
| Altro | Circuito aperto, protezione di sovraccarico | |
| Tensione di CC AUS. | Uscita | 0~250V continuamente regolabile; Commutatore veloce fra 24,110V, 220V; |
| altro | Cortocircuito, protezione di sovraccarico | |
| Fase | Gamma | -360°~ +360° |
| accuratezza | 0.01° | |
| frequenza | gamma | DC-10 ~1000HZ |
| risoluzione | 0.001Hz | |
| spostamento | 5ppm | |
Input binario | Quantità | 8 paia |
| Tempo di reazione | 50μs | |
| gamma di sincronizzazione | 1ms~999,999.999s | |
| Modo introdotto | il contatto in ozio o l'identificazione automatica potenziale, resiste alla tensione 250V | |
| Altro | tempo di Auti-scossa regolabile | |
Uscita binaria | Quantità | 4 paia |
| Modo dell'uscita | Il contatto in ozio, resiste alla tensione 250V, la capacità 250VA | |
| Misura di CC (calibratura del trasduttore) | Tensione | Un input del gruppo, ±10V, accuratezza <0> |
| Corrente | un gruppo, ha introdotto ±20mA, accuratezza <0> | |
| impulso | Frequenza ricevibile massima 30KHz | |
| Calibratura del tester di energia | Tipo di metro nell'ambito della prova | Elettromeccanico & elettronico |
| Gamma di impulso | Frequenza massima 2MHZ | |
| Funzione di prova | Prova di errore | |
| Configurazione | 1 nessun sensore ottico | |
| Portachiave | Insito | 24 chiavi |
| esterno | RS232 | |
| Schermo di visualizzazione | dimensione | 8,4' |
| risoluzione | 800×600 | |
| colore | TFT | |
| LCD dello schermo di contatto | 8,4' | |
| Topo | Porto PS/2 | |
| Porta USB | Uno, USB2.0 | |
| Porto di web | uno | |
| dimensione | 471mm×192mm×363mm | |
| peso | 18,7 chilogrammi | |
| Alimentazione elettrica | CA 90-260V, 50/60HZ, 3KW/15A di monofase | |
