| Uscita corrente: | 3* (0-40A) | Uscita di tensione: | 4* (0-120V) |
|---|---|---|---|
| Accuratezza: | 0,2% | Tensione di CC: | 0-+/-160V/+/-320V |
| Evidenziare: | corredo trifase della prova del relè 40A,0.2% Three Phase Relay Test Kit,2% corredi trifasi della prova del relè |
||

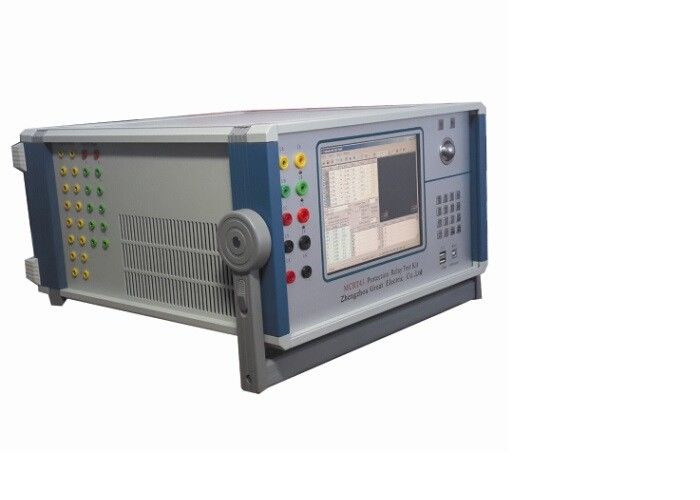

Corredo MCRT43 della prova del relè di protezione
Funzioni principali
1) Una tensione di quattro fasi & un'uscita corrente di tre fasi, possono provare vario del relè di protezione
2) Operazione conveniente usando topo e grande schermo LCD.
3) Capace di collaudare i vari relè e dispositivi di protezioni del microcomputer
4) Inoltre capace di simulare i passeggeri complicati differenti, errori permanent&transformative a
effettui la prova completa del gruppo
5) Un modo di due operazioni: computer insito (azionato dal topo) e dal PC esterno, capace di provare vario
relè da software, dal diagramma vettoriale di manifestazione e dalla forma d'onda dell'errore, poi salvo le annotazioni della prova e la stampa fuori.
6) Forte funzione del software:
Capace di completare varia prova complicata, quale la prova differenziale trifase,
allini la prova di ri-fine della protezione ed ecc… e può verificare & esplorare il vario valore nominale della protezione;
può ottenere il playback dell'errore e le annotazioni risparmiare in tempo reale della prova, mostrando il diagramma vettoriale e la stampa fuori.
7) grande esposizione LCD (800*600)
8) adotta la struttura di raffreddamento ragionevole ed il vari interno delle protezioni e funzione di morbido inizio,
9) con auto-diagnostica e collega la funzione.
Indice tecnico
| Fonte corrente di CA | |
| Accuratezza dell'uscita | 0,2% |
| Gamma dell'uscita | 3* (0-40A); 0-120A (tre fasi parallelamente) |
| Corrente di fase che può ottenere 10A di lavoro da sempre | |
| Massimo potenza di uscita della corrente di fase: 420VA | |
| Massimo potenza di uscita della corrente trifase parallelamente: 900VA | |
| Orario di lavoro ammissibile (quando corrente trifase parallelamente per ottenere uscita massima): 10s | |
| Gamma di frequenza (onda di base) | 20-1000Hz |
| Tempi delle armoniche | 1-20 volte |
| Fonte corrente di CC | |
| Accuratezza dell'uscita | 0,2% |
| Uscita corrente | 0-+/-10A alla fase; 0-+/-30A (trifase parallelamente) |
| Uscita di tensione del carico massimo | 20V |
| Accuratezza dell'uscita | 0,2% |
| Fonte di tensione CA | |
| Uscita di tensione di fase | 4* (0-120V) |
| Uscita di tensione di linea | 0-240V |
| Tensione/tensione di linea di fase potenza di uscita | 80VA/100VA |
| Gamma di frequenza (onda di base) | 20-1000Hz |
| Armoniche | 1-20 volte |
| Fonte di tensione di CC | |
| Accuratezza dell'uscita | 0,2% |
| Ampiezza dell'uscita di tensione di fase | 0-+/-160V |
| Ampiezza dell'uscita di tensione di linea | 0-+/-320V |
| Tensione/tensione di linea di fase potenza di uscita | 70VA/140VA |
| Dimensione | 400*300*180mm |
| Peso | 18KG approssimativo |
| Alimentazione elettrica | CA 220V±10%, 50/60Hz |
| Temperatura ambiente | -10℃ ~ +50℃ |
Segnale di commutatore e misura di tempo
| Input di segnale del commutatore |
10circuits |
Contatto in ozio: 1~20mA, 24V Accesso potenziale del contatto: «0": 0~ +6V; «1": +11 V~ +250V |
| Uscita del segnale di commutatore | 8 paia | CC: 220V/0.2A; CA: 220V/0.5A |
| Misura di tempo |
Gamma di prova: 0.1ms ~ 9999s, accuratezza 0.1mS Gamma di misura: 0.1ms ~ 9999s Accuratezza di misura: 0.1mS |
|
