Dettagli:
Termini di pagamento e spedizione:
|
| Gamma di tensione: | 4* (0-120V) | Gamma corrente: | 3* (0-40A) |
|---|---|---|---|
| Accuratezza dell'uscita: | 0,5% | esposizione: | LCD |
| Evidenziare: | attrezzatura di prova del relè di protezione 120V,attrezzatura di prova del relè di protezione 40A,0.2% protective relay test |
||

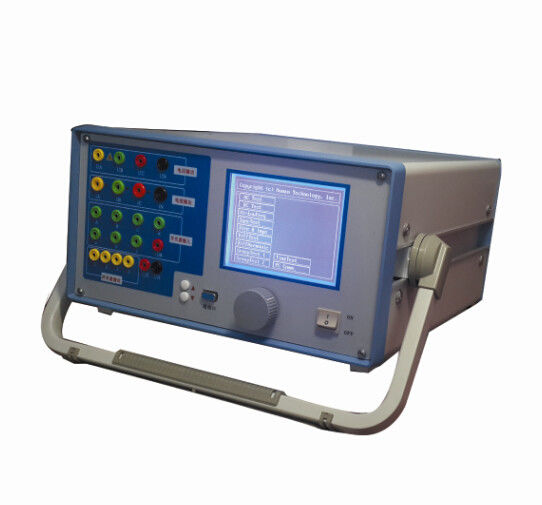

Corredo MCRT40 della prova del relè di protezione
Funzioni principali
1) Con una tensione di 4 fasi & un'uscita corrente di 3 fasi, può provare vario del relè di protezione
2) la quarta tensione Ux di fase è tensione multifunzionale e può essere messa come 4 generi di 3U0 o di prova della prova sincrona
tensione, o qualsiasi uscita di valore di tensione.
3) Facile da operare con usando il topo e l'esposizione di rotazione dal grande schermo LCD.
4) Può collaudare tutti i tipi di relè e le protezioni del microcomputer, anche possono simulare il vario passeggero complicato,
errore permanent&transformative per effettuare l'intera prova del gruppo
5) Può essere azionato dal PC esterno, può verificare tutti i tipi di oggetto da software, anche dal diagramma vettoriale dell'esposizione e
la forma d'onda dell'errore, quindi può conservare le annotazioni e la stampa della prova fuori.
6) Funzione potente del software: può finire la varia prova complicata, quale la prova differenziale trifase,
la linea prova di ri-fine della protezione ed ecc… e può provare & esplorare il vario valore nominale della protezione, anche può ottenere
playback dell'errore ed annotazioni della prova, diagramma vettoriale dell'esposizione e poi stampa di risparmio in tempo reale fuori.
7) Segnale di commutatore:
7 circuiti contattano l'input e 2 paia dell'uscita in ozio del contatto. Inoltre questa funzione può essere estesa
8) Visualizzazione LCD grande (320*240), con chiara esposizione.
9) Con le varie protezioni dentro, inoltre con auto-diagnostichi e colleghi la funzione.
10) Con CC indipendente dello speciale l'alimentazione ha prodotto l'uscita regolabile di fonte di CC di speciale-uso 110V&220V.
Indice tecnico
| Fonte corrente di CA | |
| Accuratezza dell'uscita | 0,5% |
| Gamma dell'uscita | 3* (0-40A); 0-120A (tre fasi parallelamente) |
| Corrente di fase che può ottenere 10A di lavoro da sempre | |
| Massimo potenza di uscita della corrente di fase: 420VA | |
| Massimo potenza di uscita della corrente trifase parallelamente: 900VA | |
| Orario di lavoro ammissibile (quando corrente trifase parallelamente per ottenere uscita massima): 10s | |
| Gamma di frequenza (onda di base) | 20-1000Hz |
| Tempi delle armoniche | 1-20 volte |
| Fonte corrente di CC | |
| Accuratezza dell'uscita | 0,5% |
| Uscita corrente | 0-+/-10A alla fase; 0-+/-30A (trifase parallelamente) |
| Uscita di tensione del carico massimo | 20V |
| Accuratezza dell'uscita | 0,5% |
| Uscita di tensione di fase | 4* (0-120V) |
| Uscita di tensione di linea | 0-240V |
| Tensione/tensione di linea di fase potenza di uscita | 80VA/100VA |
| Gamma di frequenza (onda di base) | 20-1000H |
| Armoniche | 1-20 volte |
| Fonte di tensione di CC | |
| Accuratezza dell'uscita | 0,5% |
| Ampiezza dell'uscita di tensione di fase | 0-+/-160V |
| Ampiezza dell'uscita di tensione di linea | 0-+/-320V |
| Tensione/tensione di linea di fase potenza di uscita | 70VA/140VA |
| Dimensione | 400*300*180mm |
| Peso | 20KG approssimativo |
| Alimentazione elettrica | CA 220V±10%, 50/60Hz |
| Temperatura ambiente | -10℃ ~ +50℃ |
Segnale di commutatore e misura di tempo
| Input di segnale del commutatore |
7circuits |
Contatto in ozio: 1~20mA, 24V Accesso potenziale del contatto: «0": 0~ +6V; «1": +11 V~ +250V |
| Uscita del segnale di commutatore | 2 paia | CC: 220V/0.2A; CA: 220V/0.5A |
| Misura di tempo |
Gamma di prova: 0.1ms ~ 9999s, accuratezza 0.1mS Gamma di misura: 0.1ms ~ 9999s Accuratezza di misura: 0.1mS |
|
