Dettagli:
Termini di pagamento e spedizione:
|
| Classe di precisione: | 0,05 | Applicazione: | Fusione dell'unit test |
|---|---|---|---|
| Gamma convenzionale di tensione: | 0-120V | Prova corrente convenzionale: | 0-20A |
| Prova di frequenza: | 45-65HZ | Accuratezza: | 0,002 HZ |
| Peso: | 7.5kgs | Dimensione: | 360x400x160mm |
| Evidenziare: | Apparecchiatura di collaudo della sottostazione 65HZ,Apparecchiatura di collaudo della sottostazione di 65HZ 20A,prova di 120V 65HZ dei relè in sottostazioni |
||

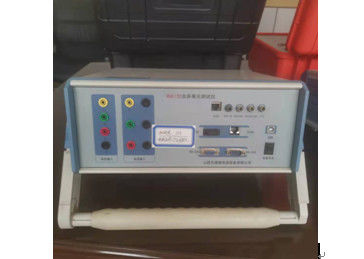

Fusione della serie del sistema di unit test MUE1
1. Prestazione affidabile
2. Ampiamente usato nella prova astuta della sottostazione
3. Interfaccia di software facile da usare della prova
4. Alte stabilità ed accuratezza
5. Tracciabilità di accuratezza dal laboratorio ad alto livello
6. Compatibile con IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE, protocollo IEC60044-FT3
Indice tecnico
| Classe di precisione | 0,05 |
| Prova convenzionale di tensione | |
| Gamma | 0-120V, campo di misura 100V, 100/√3V |
| Gamma & accuratezza regolabili | 20%-150%, 0,05% |
| Prova corrente convenzionale | |
| Gamma | 0-20A, campo di misura 5A & 1A |
| Gamma & accuratezza regolabili | 1%-120% |
| Prova di frequenza | |
| Gamma | 45-65HZ |
| Accuratezza | 0.002HZ |
| Accuratezza della prova di alimentazione in ingresso entrata | |
| Potenza attiva | 0,05 classi |
| Potere reattivo | 0,1 classi |
| Interfaccia di fibra ottica | |
| Interfaccia di fibra ottica della st di 1 gruppo | |
| Invio del potere | >-6dBm |
| Ottico ricevi la sensibilità | -38dBm |
| Segnale di sincronizzazione | |
| Input & uscita ottici di sincronizzazione | 2Nos |
| Uscita ottica di sincronizzazione IRIG-B (CC) | 1No |
| Accuratezza di tempo dell'uscita di sincronizzazione | migliore di 100ns |
| Alimentazione elettrica | |
| Tensione in ingresso | AC220V±10%, 50/60Hz |
| Consumo di energia | <20w> |
| Dimensione & peso: 360x400x160mm, 7.5KGS | |
Caratteristica
1) Facendo uso della fonte standard di alta precisione di 3 fasi, collettore di dati di A/D di alta precisione, sincronizzazione
unità di orologio marcatempo, norma di base del campionamento di CA ed unità di prova della MU
2) Modo di funzionamento: dal software del PC
3) Facendo uso dell'algoritmo di ordine alto di sincronizzazione e di 512times sopra tecnologia di campionamento
4) Adozione lingua di LabView e della tecnologia virtuale dello strumento, HMI e conveniente amichevoli per l'operazione
5) Con la piccola uscita del segnale di simulazione
6) Errore di accuratezza e test di performance di comunicazione & di sincronizzazione di fusione dell'unità con la raccolta di
canali multipli digitali o entrata analogica
7) Prova di errore di accuratezza di fusione dell'unità con l'entrata analogica della raccolta con il VT convenzionale ed il CT
8) Prova di accuratezza di fusione dell'unità con l'input digitale digitale di CT/VT
9) Prova di errore di accuratezza del VT di CT digitale e calibratura di valore analogico
10) Prova di grado della dispersione di campionatura del messaggio
11) Prova di integrità di campionatura del messaggio
12) Prova di errore di confronto di tempo di fusione dell'unità
13) Tempo che tiene la prova di errore di fusione dell'unità
14) Campionatura della prova di tempo di reazione
15) Analisi completa del messaggio della struttura
