| Classe di precisione: | 0,05 | Oggetto di prova: | VT di CT (elettronico) digitale |
|---|---|---|---|
| Funzione di prova: | Errore di rapporto, errore di angolo di fase, prova… ecc di polarità | Segnale dell'entrata analogica: | 0-10V (picco) |
| Applicazione: | Sottostazione astuta, produttore di CT pinta | Compatibile: | con il protocollo IEC61850 |
| Evidenziare: | 0.05 Substation Test Equipment,05 attrezzature di prova della sottostazione,attrezzatura di prova della sottostazione 10V |
||

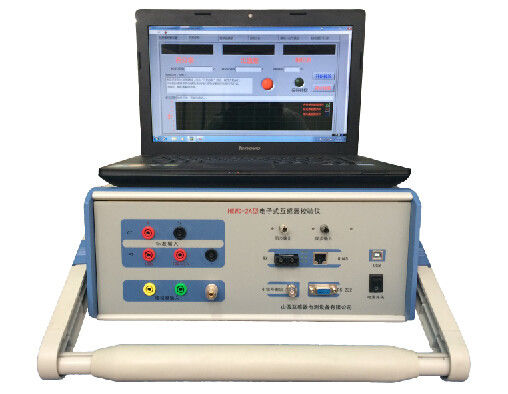

(Digital) calibratore elettronico HEWD-2A di CT &PT
Parametri tecnici
| Misura primaria di tensione nominale | fino a 500KV |
| Misura primaria della corrente nominale | 5-5000A, personalizzazione disponibile |
| Input di segnale standard | |
| Input di tensione | 0-120%Un, Un=100V, 100/√3V. Personalizzazione disponibile |
| Input corrente | 0-120%In, In=1A o 5A. Personalizzazione disponibile |
| Segnale dell'entrata analogica | 0-10V (valore di picco) |
| Piccola uscita del segnale (sinusoide) | 0-4V (scarto quadratico medio) |
| Classe di precisione | |
| Errore di rapporto | <0> |
| Errore di fase | <2> |
| Ritardo assoluto | <1> |
| Nervosismo di ritardo | <0> |
| Interfaccia di fibra ottica della st (un gruppo) | |
| Potere di trasmissione di fibra ottica | >-6dBm |
| Sensibilità in ricezione ottica | -38dBm |
| Segnale di sincronizzazione | |
| Input & uscita ottici di sincronizzazione di PPS | 4Nos |
| Input & uscita ottici di sincronizzazione di IRIG-B (CC) | 4Nos |
| Accuratezza di tempo dell'uscita di sincronizzazione | migliore di 100ns |
| Rifornimento introdotto | AC220V±10%, 50/60HZ, consumo di energia più di meno di 20W |
| Condizione di lavoro | temperatura 0℃~+55℃/Humidity ≤90% |
| Dimensione & peso | 360*400*160mm/7.5kgs |
Caratteristiche principali
1. Prova di errore di uscita di Digital di CT/PT (digitale) elettronico
1) Prova di errore di fase e di rapporto
2) Compatibile con il protocollo IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE e IEC60044-FT3
3) Compatibile con le varie interfacce di fibra ottica
4) Analisi di olografia del messaggio di IEC61850-9-1/IEC61850-9-2
5) Dati di errore di registrazione del punto di prova ed interrogazione dei dati/deposito/stampa da software
2. Prova di errore di uscita analogica di CT/PT (digitale) elettronico e di CT/PT convenzionale
1) Prova di errore di fase e di rapporto di CT/PT digitale
2) Prova di errore di fase e di rapporto di CT/PT convenzionale convertendo in segnale di tensione da parte a parte
convertitore standard
3. Fino alla classe CT/PT digitale della prova 0.2S
4. Analogo di piccola uscita del segnale
5. Analisi di frequenza armonica del segnale in ingresso di CT/PT digitale nell'ambito della prova, generazione di curva di spettro,
annotazione del contenuto ogni volta dell'armonica (fino all'armonica 50times) e calcolo di distorsione armonica.
6. Analisi di parametri di scarto quadratico medio (ampiezza, fase, frequenza ed ecc) del segnale standard dell'input
7. Forma d'onda di visualizzazione in tempo reale dell'uscita, forma d'onda standard del segnale, polarità, stato di sincronizzazione e percentuale
valore nell'ambito del punto di prova di CT/PT nell'ambito della prova
8. Polarità e prova ad azione ritardata di CT/PT digitale usando codice insito di PPS (impulso al secondo) e di B
per produrre il segnale di sincronizzazione
9. Operazione dalla compressa attraverso il software di APP (facoltativo)
10. Conformità di contabilità elettromagnetica with IEC60044-8 standard
11. Software del PC
1) HMI amichevole e chiare interfacce
2) Automaticamente salvo i dati di prova e generare relazione sull'esperimento
