Dettagli:
Termini di pagamento e spedizione:
|
| Classe standard: | 0,02, 0,05 | Tensione in uscita: | 30-300V |
|---|---|---|---|
| Gamma corrente: | 1mA-120A | Stabilità dell'uscita: | migliore di 0,05% |
| Distorsione dell'uscita: | <0> | Applicazione: | laboratorio, posto di lavoro |
| Evidenziare: | attrezzatura di calibratura del tester di energia 300V 0,05%,attrezzatura di calibratura del tester di energia 300V |
||

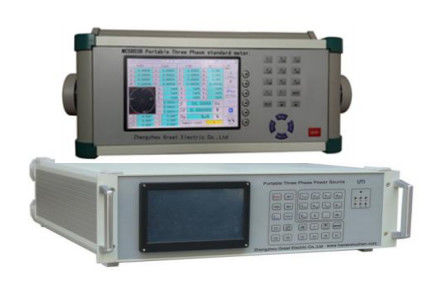

Sistema di prova trifase portatile del tester MCSB-UTI
Comprendere parte
1) Metro standard
2) Phantom Load Power Source
3) Cavi della prova
4) Sensore ottico
5) Cavo di comunicazione
6) Software del PC
7) Cavo di alimentazione
Metro standard
1) Piccola dimensione e peso
2) Utilizzato in laboratorio o in posto di lavoro
3) Lavoro come il metro e calibratore standard in posto di lavoro o in laboratorio
4) Esposizione LCD
5) Classe di precisione: 0,05 o 0,02 (facoltativo)
6) Campo di misura: 3* (1V-576V)/3* (1mA-120A)
7) Prova di energia e di potere, prova della domanda, carico di CT & prova di rapporto, test di carico della pinta, prova del quadrante
8) Facoltativo per la misura di CC per la prova del trasduttore
Indice tecnico
| Gamma del rifornimento di condutture | 45-450V, 45-65Hz |
| Consumo di energia | 20VA massimo |
| Influenza dall'alimentazione elettrica esterna sul risultato dei test | ≤0.005% quando cambiamento 10% |
| Temperatura di lavoro | -10 °C….+50°C |
| Impiegati. Efficienza di Co |
°C +10°C di ≤0.0025%/a +40°C ≤0.0050%/°C -10°C a +50°C |
| Gamma di frequenza | 45… 70Hz |
| L'influenza da esterno magnetizza il campo | ≤ 0.07% /0.5mT |
| Base di tempo | 1-99s |
| Prova corrente | |
|
Modo diretto
Gamma: 1mA-120A Risoluzione dell'esposizione: 6 cifre valide Errore di misurazione: ± 0,02% 10mA… 120A del ≤ 1mA dei ≤ 0,02% - 0,05% a 10mA |
Modo del morsetto
Gamma: 10A, 50A, 100A, 300A, 500A, 1000A, 3000A (facoltativo) Risoluzione dell'esposizione: 6 cifre valide Errore di misurazione: ≤0.2% |
| Prova di tensione | |
| Gamma | 1V….560V |
| Risoluzione dell'esposizione | 6 cifre valide |
| Errore di misurazione |
± 0,02% del ≤ (30V… 560V)
|
Misura di carico |
|
| Gamma di tensione | 0V… 5V |
| Gamma dell'esposizione | 0.000mv… 5.000v |
| Errore di misurazione | ± 1.0% del ≤ |
| Misurazione della potenza (attivo, reattivo, evidente) | |||
| Errore: ≤0.02% (40V~576V, 10mA~120A, PF≥0.5, 2-21 volte Wave armonico) | |||
| Misura di CC | |||
| Gamma | 0 ..... ± 20 mA | 0V… ± 10V | |
| errore | E <> | E <> | |
| Gamma dell'esposizione | 0,00 mA… 20,00 mA | 0.000V….10.000V | |
| Errore di misurazione di energia | |||
|
Attivo & evidente: 0,02% (modo diretto) & 0,2% (modo del morsetto) Reattivo: 0,04% (modo diretto) & 0,4% (modo del morsetto) |
|||
| Misura di fattore di potenza | |||
| Errore | ± 0,0002 del ≤ di E | ||
| Gamma dell'esposizione | -1,00000….+ 1,00000 | ||
| Risoluzione | 0,010 | ||
| Misura di frequenza | |||
| Errore | ±0.005%RD | ||
| Gamma | 40-70HZ | ||
| Gamma dell'esposizione | 40.0000HZ a 69.9990HZ | ||
| Misura contenta armonica | |||
| Periodi | 2 – 51times | ||
| Errore | ±10%RD±0.1% | ||
Alimentazione standard
Indice tecnico
| Modello no. | UTI-10 | UTI-100 |
| Descrizione | 1mA-12A, classi di precisione 0,05 o 0,1 | 1mA-120A, classi di precisione 0,05 o 0,1 |
| Tensione di rifornimento | CA 85-282V, 47-63HZ | CA 85-282V, 47-63HZ |
| Consumo di energia | 290VA | 450VA |
| Influenza di tensione ausiliaria | ≤0.005% a variazione di 10% | ≤0.005% a variazione di 10% |
| Dimensione | 510*600*170mm | 510*600*170mm |
| Peso | 20KG | 27KG |
| Gamma di frequenza | 45-69HZ | 45-69HZ |
| Risoluzione di frequenza | 0.001HZ | 0.001HZ |
| Errore di frequenza | Di meno che 0.01HZ | Di meno che 0.01HZ |
| Gamma di angolo di fase | 0-359.99° | 0-359.99° |
| Risoluzione di angolo di fase | 0.001° | 0.001° |
| Errore di angolo di fase | 0.1° | 0.05° |
| Porta di comunicazione | RS232 | RS232 |
| Gamma (PN) | 30-300V | 30-300V |
| Potere | 3*25VA | 3*30VA |
| Risoluzione dell'esposizione | Sei cifre significative | Sei cifre significative |
| Accuratezza dell'uscita | 0,1% | 0,05% |
| Stabilità dell'uscita | Migliore di 0.05%/2min | Migliore di 0.05%/2min |
| Distorsione | Migliore di 0,5% | Migliore di 0,5% |
| Gamma | 1mA-12A | 1mA-120A |
| Potere | 3*25VA | 3*30VA |
| Risoluzione dell'esposizione | Sei cifre significative | Sei cifre significative |
| Accuratezza dell'uscita | 0,1% | 0,05% |
| Stabilità dell'uscita | Migliore di 0.05%/2min | Migliore di 0.05%/2min |
| Distorsione | Migliore di 0,5% | Migliore di 0,5% |
| Gamma di frequenza fondamentale | 45-69HZ | 45-69HZ |
| Gamma | 2-trentunesime volte | 2-trentunesime volte |
| Contenuto massimo in sia tensione che circuito corrente | 40% | 40% |
| Potenza attiva | 0,1% | 0,05% |
| Potere reattivo | 0,2% | 0,1% |
| Potenza apparente | 0,1% | 0,05% |
| Fattore di potenza | 0,1% | 0,05% |
| Tensione | 0,1% | 0,05% |
| Corrente | 0,1% | 0,05% |
| Fase | 0.1° | 0.05° |
Caratteristiche
1) Può essere usato indipendente o insieme al metro standard
2) Con la selezione modi di funzionamento di misura cioè 3P3W, 3P4W e 1P2W
3) Alimentazione (PS): uscita 0-360V/phase & 1mA-12A o 120A/phase, o dipendere dal requisito del cliente
4) Amplificatore lineare
5) Possono essere l'insieme indipendente & l'uscita di ogni tensione & corrente di fase
6) Angolo di fase dell'insieme della latta indipendente
7) Controllo automatico dal software del PC
8) Controllo manuale dal touch screen/tastiera
Caratteristiche del sistema
1) Può essere utilizzato in laboratorio o in posto di lavoro
2) Grande esposizione LCD, operazione del touch screen
3) Può verificare i vari tipi di singoli e metri eletromechanical ed elettronici trifasi
4) L'errore di base del tester di prova della latta, la prova del quadrante, prova della domanda, scorrimento prova, la prova di inizio, il rapporto di CT, il carico di CT, carico della pinta,
Misura di CC (facoltativa)… ecc
5) Prova armonica 2-31 volte (sistema)
6) Può provare e l'esposizione
a. Scarto quadratico medio vero di tensione per ogni fase
b. Scarto quadratico medio vero di tensione fase per fase
c. Distorsione di armoniche in ogni fase e distorsione armonica totale
d. Corrente di fase
e. angolo di fase fra le tensioni
f. angolo di fase fra tensione e la corrente
g. Attivo, reattivo e potenza apparente di ogni fase
h. Fattore di potenza totale
i. totale attivo, reattivo e potenza apparente
j. fattore di potenza istantaneo per ogni fase
k. Frequenza
l. diagramma vettoriale
m. Analisi e spettro di Hamornic
7) con abbastanza protezione nella progettazione di circuito
8) software facile da usare del PC
