Metro trifase portatile MCST01 di norma di riferimento

Panoramica

Il metro standard woking trifase MCST01 è il più nuovo prodotto prodotto dalla nostra società ampiamente visitando gli utenti e riferendosi ai vantaggi dello stesso genere di prodotti a casa ed all'estero. La parte misurata del prodotto adotta la trasmissione ad alta velocità di A/D per inviare DSP per condurre l'elaborazione digitale, che in gran parte migliora il grado misurato di accuratezza e di stabilità. La parte d'elaborazione centrale adotta il 32 bit PER ARMARE la tecnologia inclusa per fare con calma il romanzo, la funzione abbondante, l'operazione distinta e facile e la prestazione dell'interfaccia dello strumento. Classe di accuratezza: Classe 0,05.




Indice tecnico

• Gamma di prova corrente

Modo diretto: 1mA-10A, 120% regolabile

Morsetto-sul modo di CT: 5A, 10A, 100A, 200A ...... 3000A (facoltativo)

• Gamma di prova di tensione: 30-576V
• Le armoniche provano: fino a 51 volta
• Prova di carico/gamma di tensione: 0-5V
• Gamma di frequenza: 45-65HZ
• Gamma di angolo di fase: 0-360 gradi.
• Gamma di fattore di potenza: 0 - 1
• Risoluzione dell'esposizione & della classe di precisione

• Impulso introdotto di energia: TTL, più alta frequenza ≤2MHz
• Impulso di energia dell'uscita: 60KHZ stimato (modo automatico); fissi la costante fra 1-250000 (modo di alimentazione manuale)
• Coefficiente di temperatura: 50ppm
• Resistenza d'ingresso di bassa tensione: >750KΩ
• Resistenza d'ingresso corrente: <0.05Ω
• Alimentazione elettrica: 45-450V e batteria (facoltativi) per funzionamento continuo 8 ore
• Consumo di energia: <13VA
• Peso: 2-3kgs

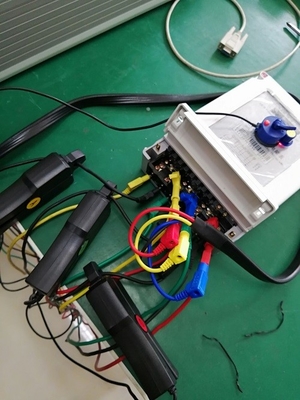

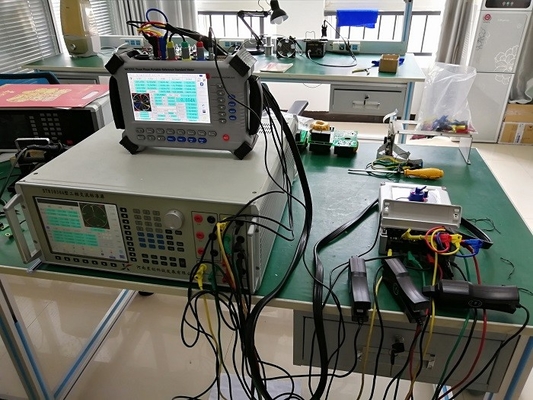

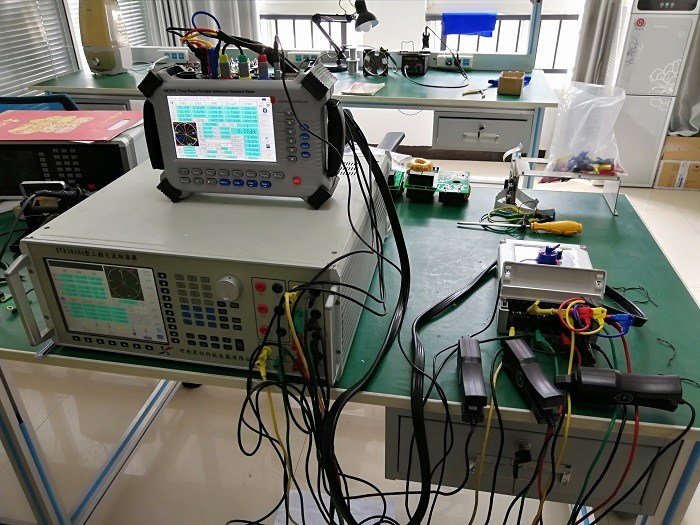

Attrezzatura di prova del tester
Funzioni e caratteristiche

1. 7 LCD della luce di TFT di vero colore del ″ con un rapporto di 800 x 480 risoluzioni è adottato. Sullo schermo mostri tutti i parametri di misura, il diagramma vettoriale, grado di distorsione armonica e di controllo della regolazione di parametro. L'interfaccia non deve essere passata per realizzare il controllo dell'errore del tester di energia elettrica.

2. Il touch screen ed i bottoni possono essere azionati più convenientemente e rapidamente.

3. La tensione, corrente, il potere, la fase e la frequenza possono essere misurati allo stesso tempo ed errore calibrato; inoltre, la tensione e la corrente (fra 2A e 10A) possono cambiare marcia automaticamente al modo a corrente continua

4. Calibratura di carico reale dei metri di watt-ora con tre-cavo a quattro vie e trifase trifase ed i vari metri di I.V.A.-ora (Q₉₀, Q60);

5. Fornito il modo armonico fondamentale di misura per realizzare calibratura del metro fondamentale;

6. Fornito due porte d'ingresso di impulso di energia elettrica, che possono allo stesso tempo calibrare due metri (metri principali ed ausiliari), o gli errori attivi e reattivi di un metro multifunzionale, anche può calibrare il metro di watt-ora ed il metro di I.V.A.-ora;

7. La costante di energia elettrica dell'uscita può essere fissata per convenienza di calibratura dello strumento.

8. La funzione dell'errore di arrotondamento è svolta e può condurre automaticamente conformemente a classe di precisione del metro calibrato di energia elettrica.

9. Rapporto di CT di misura, errore di rapporto, errore di angolo e polarità variabili;

10. La temperatura ambiente e l'umidità possono essere misurate.

11. 0~51 volta delle armoniche può essere analizzata. Ed il contenuto armonico, l'ampiezza e la fase fondamentale relativa possono essere misurati ogni volta, che sono indicati nel diagramma di colonna con la funzione di amplificazione conveniente per l'osservazione e l'analisi.

12. Forma d'onda dell'esposizione ed avere funzione di amplificazione.

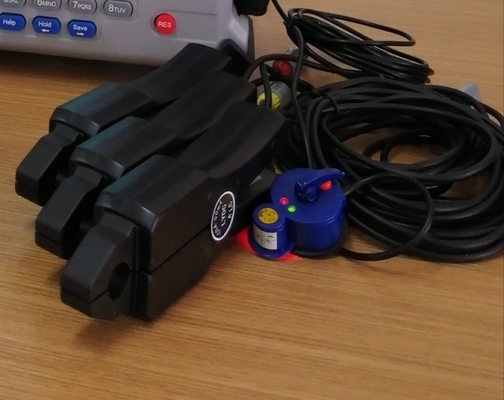

13. Gli utenti possono, secondo la richiesta, metro scelto del morsetto con 5A, portata corrente 10A, 100A, 200A, 500A, 1000A, 2000A o induttore reciproco della bobina flessibile realizzare la misura di carico reale dell'errore composito del dispositivo di conteggio di energia elettrica di bassa tensione. 3 specie dei metri del morsetto possono essere fornite allo stesso tempo.

14. Il modo di commutazione corrente può essere identificato automaticamente e l'utente non deve mettere.

15. La funzione accumulativa di energia elettrica è disponibile. Prova del tester di energia elettrica la contro, errore del registro e costante in loco di calibratura possono essere eseguiti.

16. Visualizzi una vasta gamma di diagramma vettoriale per incontrare le abitudini di vari utenti.

17. La distinzione rapida in loco da tre-cavo trifase e da collegamenti falsi a quattro vie trifasi può essere realizzata ed i punti correttivi sono dati. Il coefficiente correttivo e la compensazione elettrica della quantità possono essere calcolati nello stato di collegamenti falsi.

18. L'input di codice a barre di sostegno, quindi, campo può realizzare l'esenzione dall'immissione del parametro di calibratura rapidamente per calibrare l'errore. (Utenti selezionano)

19. L'input digitale di sostegno, lettere ha introdotto, input di simboli ed input dei caratteri cinesi.

20. Abbia stoccaggio e funzione caricarsi di tutti i tipi di di dati di misura e di supporto RS232, comunicazione di USB. I dati di misura possono essere esportati ed importati tramite il disco di USB Flash. Il piano di calibratura scaricato dalla macchina del PC può anche essere accettato rapidamente per scoprire il parametro di calibratura indicato sul metro nel campo da una serie di circostanze (numero, identificazione usuario e nome utente di bene). I dati di misura da 1000 metri possono essere memorizzati.

21. Fornito di orologio duro direttamente che visualizza il tempo corrente ed i dati;

22. Abbia interfaccia RS-485 che può leggere la quantità elettrica sulla comunicazione di comportamento e del sito e sull'ispezione del metro di energia elettrica.

23. Misura estesa: Caduta di tensione secondaria della pinta, carico secondario della pinta, carico secondario di CT.

24. L'interfaccia di GPS è riservata, che può condurre il servizio di tempo e della sincronizzazione per il metro multifunzionale.

25. Portatile e sigillato costruendo il telaio della plastica è adottato per proteggere da pioggia, da polvere e dal terremoto. L'intera macchina ha tali caratteristiche come piccole nella dimensione, luce e struttura semplice, basso consumo energetico (≤13VA), peso leggero (4kg) ed ecc. di trasporto facile.

26. Raggio d'azione dell'alimentazione elettrica: 45~450V, là sono i due modi di collegamento--iscriva e l'adattabilità circoscritta e forte, sicuro ed affidabile.
