Dettagli:
Termini di pagamento e spedizione:
|
| Funzione di prova: | Rapporto, errore di rapporto, errore di angolo di fase….ecc | Applicazione: | Campo, laboratorio. |
|---|---|---|---|
| Output di forza motrice: | 500VA | Misura massima di tensione del ginocchio: | 45KV |
| Precisione: | <0> | Gamma di rapporto: | 1-35000 |
| Evidenziare: | Il trasformatore 500VA 0,1% gira il corredo della prova di rapporto,il trasformatore del laboratorio 500VA gira il corredo della prova di rapporto |
||

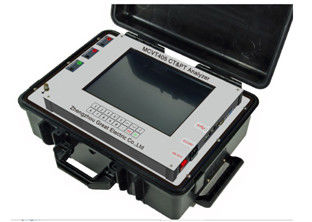

Analizzatore MCVT405 dell'attrezzatura di prova di Porable CT pinta
Caratteristiche principali
| Prova di CT | Prova della pinta |
|
1) La curva ed i parametri di eccitazione provano 2) Prova di rapporto di giri 3) Prova di errore di fase e di rapporto 4) Controllo del segno di polarità 5) Misura d'avvolgimento di resistenza 6) Misura secondaria di carico 7) Linea prova di errore della curva per protezione CT 8) I parametri transitori di CT provano 9) Congettura della targhetta di CT 10) Misura della curva del ciclo di isteresi di saturazione 11) Determinazione e smagnetizzazione residue di magnetismo di CT |
1) Prova di rapporto di giri 2) Prova di errore di rapporto 3) Prova di errore di angolo di fase 4) Prova di polarità 5) Prova secondaria di carico 6) Prova di resistenza d'avvolgimento
|
| • Coefficiente di valore limite di accuratezza (ALF) • Fattore di sicurezza dello strumento (FS) | |
|
Realizzi la valutazione per i risultati dei test secondo le norme selezionate Stendere il rapporto di parola per il risultato dei test Renda a rapporti di parola una volta per le annotazioni della prova del multi-gruppo sul PC Calcoli gli errori di rapporto e gli errori di angolo di fase al carico stimato ed al carico di lavoro in una prova di volta Paragoni le curve di eccitazione alle curve conservate di eccitazione nella stessa finestra |
|
Applicazioni
• Congettura della targhetta di CT • I parametri di CT controllano il carico del lavoro • Test di routine della pinta
• Analisi transitoria di parametri di CT • Rapporto di CT e calibratura di errori di fase
Indice tecnico
| Norme della prova | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13 |
| Alimentazione elettrica | AC220V±10%, 50/60Hz±10% |
| Tensione/uscita corrente | 0.1~180V)/0.001~5A (RMS) (di CA |
| Output di forza motrice | 500VA |
| Misura massima di tensione del ginocchio | 45KV |
| Misura corrente | |
| Gamma | 0~10A (automaticamente gamma del cambiamento in 0.1/0.4/2/10A) |
| Errore | <> |
| Misura di tensione | |
| Gamma | 0~200V (automaticamente gamma del cambiamento in 1V/10V/70V/200V) |
| Errore | <> |
| Misura & errore di rapporto di giri | |
| Gamma | 1~35000 |
| Errore | 1~5000 (errore<0> |
| Misura di fase | |
| Errore & risoluzione | ±2min & 0.01min |
| Misura d'avvolgimento di resistenza | |
| Gamma | 0~8kΩ (automaticamente gamma del cambiamento in 2ohm/20ohm/80ohm/800ohm/8kohm) |
| Errore | < 0=""> |
| Risoluzione massima | 0.1mΩ |
| Misura di temperatura | |
| Gamma & errore | -50~100 grado centigrado & <3 Celsius="" degree=""> |
|
Carico secondario di CT |
|
| Gamma | 0~160ohm (automaticamente gamma del cambiamento in 2ohm/20ohm/80ohm/160ohm) |
| Errore | <0> |
| Risoluzione massima | 0.001ohm |
|
Carico secondario della pinta |
|
| Gamma | 0~80kohm (automaticamente gamma del cambiamento in 800ohm/8kohm/80kohm) |
| Errore | <0> |
| Risoluzione massima | 0.1ohm |
|
Misura & errore di rapporto della pinta |
|
| Gamma | 1~35000 |
| Errore | 1~10000 (errore<0> |
| Misura di errori di rapporto della pinta | |
| Errore | Errore tipico <0> |
| Misura di angolo di fase della pinta | |
| errore massimo | < 3min=""> |
| Altri | |
| Capacità di memoria | >i risultati dei test di 1000 gruppi |
| Condizione di lavoro | temperatura: -10℃~50℃; umido: ≤90% |
| Dimensione | 485mm×356mm×183mm |
| Peso | <15kg> |
