Dettagli:
Termini di pagamento e spedizione:
|
| Classe di precisione: | 0.02S (SCT) | Classe di precisione: | 0.05S (SPT) |
|---|---|---|---|
| Corrente primaria stimata: | 1-3200A | Corrente secondaria stimata: | 5A, 1A |
| Gamma di operazione: | 1-120% ONU | Frequenza nominale: | 50 o 60hz |
| Evidenziare: | attrezzatura di prova del trasformatore corrente 1A,attrezzatura di prova del trasformatore corrente 120V,tester del trasformatore corrente 0.02S |
||

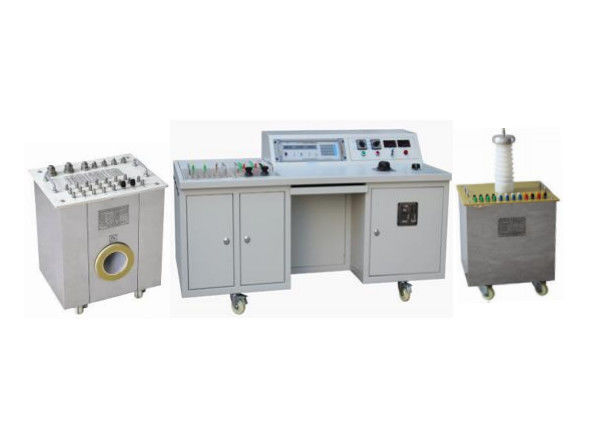

sistema di prova standard dell'attrezzatura di prova di CT pinta del trasformatore corrente 0.02S
| Oggetto di misura | Gamma di prova | |
|
Prova di accuratezza di CT |
Gamma corrente primaria stimata: | 1A-3200A |
| Corrente secondaria stimata: | 5A, 1A | |
| Gamma di operazione: | (1%-120%). In | |
|
Prova di accuratezza della pinta |
Tensione primaria stimata (chilovolt): | 6, 6/√3, 10, 10/√3, 15, 15/√3, 22, 22/√3, 35, 35/√3, 40,5, 40.5/√3 |
| Tensione secondaria stimata (chilovolt): | 0,1, 0.1/√3, 0,11, 0.11/√3 | |
| Gamma di operazione: | (20%-120%). ONU | |
Classe di precisione delle attrezzature di misura:
| Descrizione di prodotto | Classe di precisione |
| CT standard (con la fonte corrente) | ±0.02S% |
| Pinta standard (con la fonte di tensione) | ±0.05% |
| Carico di CT | ±3% |
| Carico della pinta | ±3% |
| Tester del trasformatore (calibratore) | ±1% |
| Banco di controllo |
Indice tecnico del tester del trasformatore di HES-1C
| Oggetto di misura: | Errori di rapporto & errori di fase del CT e della pinta |
| Corrente nominale: | 5A, 1A |
| Tensione nominale: | 100V, 110V, 120V |
| Moltiplicatore: | 1/√3,1/3,1,1.5, 2 |
| Classe di precisione: | ±1% |
| Gamma di operazione: | (1%-120%). In, (20%-120%). ONU |
| Frequenza: | 50Hz |
| Gamma di errore di rapporto: | ±0.0001% ~ ±19.99% (tre posizioni: 1,999 ‰, 19,99 ‰, ‰ 199,9. |
| Risoluzione minima: 0,0001%. | |
| Gamma di errore di fase: | 0,01' ~ ±900 ' (tre posizioni: 9,00', 90,0', 900') |
| Risoluzione minima: 0,01' | |
| Gamma di impedenza: | 0.001Ω~ 19.99Ω. |
| Risoluzione minima: 0.001Ω. | |
| Gamma di entrata: | 0,001 spettrografie di massa ~ spettrografia di massa 19,99. |
| Risoluzione minima: 0,001 spettrografie di massa. | |
| Funzione dell'allarme: | Se il suono & la funzione leggera dell'allarme quando la polarità anormale o rapporto contradditorio. |
|
Carico introdotto: |
- Dal lato secondario standard di CT: ≈0.11Ω, COSφ≈1.0 - Dal lato secondario di CT dell'oggetto di prova: ≈0.003Ω, COSφ≈1.0 - Dal lato secondario standard della pinta: ≈0.05VA (100V) |
| Interfaccia di comunicazione: | Se l'interfaccia di comunicazione di serie RS232 |
| Modello dell'esposizione: | LED |
| Alimentazione elettrica: | CA 220V±10%, 50Hz |
| Consumo di energia: | < 20VA=""> |
Indice tecnico del carico di FY47-49 CT
| Corrente nominale: | 5A, 1A |
|
Carico stimato: |
I=5A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA I=1A: COSФ=0.8: 0.1/0.15/0.2/0.25/0.3/0.4/0.5/0.6/0.8/1.0/1.2/1.6/2.0/2.4VA 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 0.1/0.15/0.2/0.25/0.3/0.4/2.5/3.75/5/6.25/7.5/10VA |
| Classe di precisione: | ±3% |
| Gamma di operazione: | (1%-120%). In |
| Frequenza: | 50Hz |
| Resista alla tensione: | 2kV/1min |
| Isolamento: | Aria |
| Modello di funzionamento: | A breve termine |
Cavi a corrente forte della prova
I cavi include: 3000A (600mm2) x 3m x 1pc, 1000A (200mm2) x 3m x 1pc
500A (100mm2) x 3m x 2pcs, 250A (50mm2) x 3m x 2pc
Indice tecnico di HLS-30G2 CT standard con il generatore corrente
|
Corrente primaria stimata (A): |
1,1.5, 2,2.5, 3,4,5, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3200A |
| Corrente secondaria stimata: | 1A |
| Rapporto di corrente nominale: | 1A~3200A/5A, 1A~3200A/1A |
| Classe di precisione: | 0.02S% o più alta accuratezza (facoltativa) |
| Carico secondario stimato: | 0.2Ω (carico è 5VA a I2 = 5A, carico è 0.2VA a I2 = 1A) |
| Fattore di potenza: | COSΦ=1.0 |
| Raggio d'azione: | (1%-120%). In |
|
Modo di collegamento: |
I terminali fissi del collegamento alla gamma di Pri.current è 1A-450A Passaggio-attraverso il collegamento con 2 giri a Pri.current la gamma è 500A-900A Passaggio-attraverso il collegamento con 1 giro a Pri.current la gamma è 1000A-3200A |
| Struttura di prodotto: | Con la fonte corrente |
| Tensione in ingresso: | CA 0-250V |
| Capacità del generatore corrente: | ~20kVA |
| Frequenza: | 50/60Hz |
| Livello di tensione: | CA 600V |
| Resista alla tensione: | 2000V 1min |
| Medium d'isolamento: | Aria |
Indice tecnico della scatola di carico di FY95 pinta
| Descrizione di prodotti: | Carico del trasformatore di tensione |
| I prodotti modellano: | FY95 |
| Tensione nominale: | 100V, 100/√3V, 110V, 110/√3V |
| Fattore di potenza: | COSФ=0.8 |
| Carico stimato (VA): | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA |
| Carico totale: | 158.75VA |
| Classe di precisione: | ±3% |
| Gamma di operazione: | (20%-120%). ONU |
| Frequenza: | 50Hz o 60HZ |
| Resista alla tensione: | 2kV/1min |
| Isolamento: | Aria |
| Modello di funzionamento: | A breve termine |
| Condizione di gestione: | Temperatura: 10 oC~+40 Oc |
| Umidità relativa (RH): fino a 85% (90% massimo) |
Indice tecnico di HJS-40G3 pinta standard (con il generatore di tensione)
| Tensione primaria stimata: | 6kV, 6/√3kV, 10kV, 10/√3kV, 15kV, 15/√3kV, 22kV, 22/√3kV, 35kV, 35/√3kV, 40.5kV, 40.5/√3kV |
| Tensione secondaria stimata: | 100V, 100/√3V, 110V, 110/√3V |
| Rapporto di tensione nominale (chilovolt): |
6/0.11kV, 6/√3/0.11/√3kV, 6/0.1kV, 6/√3/0.1/√3kV 10/0.11kV, 10/√3/0.11/√3kV, 10/0.1kV, 10/√3/0.1/√3kV 22/0.11kV, 22/√3/0.11/√3kV, 22/0.1kV, 22/√3/0.1/√3kV 35/0.11kV, 35/√3/0.11/√3kV, 35/0.1kV, 35/√3/0.1/√3kV 40.5/0.11kV, 40.5/√3/0.11/√3kV, 40.5/0.1kV, 40.5/√3/0.1/√3kV |
| Classe di precisione: | 0,05% (più alta accuratezza facoltativa) |
| Carico secondario stimato: | 0.2VA (100V, 110V), 0.07VA (100/√3V, 110/√3V) |
| Fattore di potenza: | COSΦ=1.0 |
| Raggio d'azione: | (20%-120%). ONU |
| Frequenza: | 50Hz o 60Hz |
| Isolamento: | Colata o olio dell'epossiresina |
| I prodotti strutturano: | Con la fonte di tensione |
| Tensione in ingresso della fonte di tensione: | CA 0-250V |
