Dettagli:
Termini di pagamento e spedizione:
|
| Applicazione: | Provare | Funzione di prova: | Rapporto, errore di rapporto, errore di fase, polarità… ecc |
|---|---|---|---|
| Accuratezza: | 0,05% (prova di rapporto) | Gamma di prova di rapporto: | 1-40000 |
| Dimensione: | 367*292*150mm | Peso: | <8kgs> |
| Evidenziare: | 0.05 Class Transformer Ratio Tester,05 tester del rapporto di trasformazione della classe,Tester portatile del rapporto di trasformazione |
||

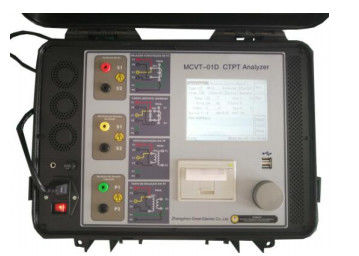

Attrezzatura di prova portatile di CT pinta MCVT-01D
Major Technical Parameters
| Oggetto | Descrizione | |
| Alimentazione elettrica | AC220V±10% 50/60HZ | |
| Uscita | 0-180Vrms, 12Arms, 36A (valore di picco) | |
| Accuratezza della prova di tensione | ±0.2% | |
| Prova di errore di rapporto (CT di conteggio) | ±0.2% | |
| Resistenza secondaria | gamma/accuratezza | 0~300Ω/0.2%±2mΩ |
| Carico secondario | gamma/accuratezza | 0~1000VA/0.2%±0.02VA |
| Prova di fase | gamma/accuratezza | 0-360°/±2min, risoluzione 0.5min |
| Rapporto della pinta | gamma/accuratezza | 1-40000 / ±0.05% |
| Rapporto di CT | gamma/accuratezza | 1-40000 / ±0.05% |
| Dimensione & peso | Dimensione: × 150mm, peso del × 292mm di 367mm:<8kgs> | |
Caratteristiche
1. Prova di CT
Caratteristica di eccitazione (VA)
Prova di rapporto
Prova di polarità
Prova di resistenza di avvolgimento secondario
Prova secondaria di carico
Errore di rapporto
Prova di errore di fase
2. Prova della pinta (tipo elettromagnetico)
Caratteristica di eccitazione (VA)
Prova di rapporto
Prova di polarità
Prova di resistenza di avvolgimento secondario
Prova secondaria di carico
Prova di errore di fase
3. Fornisca automaticamente i parametri di CT&PT compreso la curva di tensione del punto del ginocchio/errore corrente, di 10% & di 5%,
ALF (fattore) di limite di accuratezza, FS (fattore) di sicurezza dello strumento, costante di tempo secondaria (st), induzione residua
coefficiente (Kr), induttanza saturata ed ecc…
4. Adotti il principio a bassa frequenza della prova di metodo e può eseguire la prova del CT con il punto del ginocchio fino a 30KV
5. Prova di entrata di CT
6. Adotti il metodo popolare dell'onda quadra e può ottenere la curva più perfetta di eccitazione
7. Il grande spazio di stoccaggio può assicurare il risparmio di più di 100000 dati di prova.
8. Direttamente generi il rapporto di Excel dopo la finitura della prova, inoltre può direttamente stampante
9. Operazione semplice: prova di resistenza d'avvolgimento di CT di rivestimento di un-chiave & prova della prova & di rapporto di eccitazione & prova di polarità;
eccetto la prova di carico, altre prove tutte adottare gli stessi collegamenti
