| esposizione: | LED | Classe standard di CT: | 0,02 |
|---|---|---|---|
| Corrente primaria: | 0.6-60A | Corrente secondaria: | 1-50mA |
| Gamma di operazione: | 1-120% | Frequenza nominale: | 50/60 di hertz |
| Corrente d'uscita: | 5 - 100A | Capacità stimata: | intorno a 500VA |
| Evidenziare: | 0.02 Class CT PT Test Equipment,02 attrezzature di prova di CT pinta della classe,50HZ 0.02 Class CT Test Kit |
||

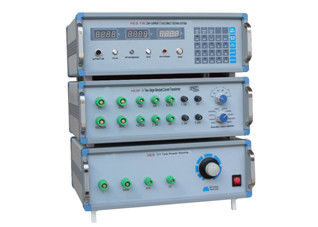

0,02 sistemi di prova a corrente debole di CT dell'attrezzatura di prova della classe 60A CT pinta
Configurazione di sistema
Tester a corrente debole di CT
Trasformatore corrente standard a due stadi
Alimentazione della prova di CT
Parametro tecnico
Tester a corrente debole di CT (ponte)
| Esposizione: | LED |
| Oggetto di misura: | Errori di rapporto & errori di fase del CT a corrente debole |
| Corrente nominale: | 1mA, 2mA, 5mA, 20mA, 50mA |
| Moltiplicatore: | 0,5, 1, 1,5, 2, 3 |
| Classe di precisione: | ±2% |
| Gamma di operazione: | (1%-200%). In |
| Frequenza: | 50/60Hz |
| Gamma di errore di rapporto: | ±0.0001% ~ ±19.99% (tre posizioni: ‰ 1,999 ‰, 19,99 ‰, 199,9) |
| Risoluzione minima: 0,0001%. | |
| Gamma di errore di fase: | 0,01' ~ ±900 ' (tre posizioni: 9,00', 90,0', 900') |
| Risoluzione minima: 0,01' | |
| Funzione dell'allarme: | Se il suono & la funzione leggera dell'allarme quando la polarità anormale o rapporto contradditorio. |
| Carico fornito per oggetto CT: | 0Ω, 5Ω, 10Ω, 20Ω, 30Ω, 50Ω, 100Ω, 200Ω, 250Ω, 500Ω (COSφ=1.0) |
| Carico introdotto dal lato standard: | 10Ω (COSφ=1.0) |
| Interfaccia di comunicazione: | Se l'interfaccia di comunicazione di serie RS232 |
| Alimentazione elettrica: | CA 220V±10% |
| Consumo di energia: | < 20VA=""> |
Trasformatore corrente standard di Two-Satge
| Frequenza: | 50Hz/60Hz |
| Corrente primario (A): | 0,6, 1,1.5, 2,5, 3,4,5,6,7.5, 8,10,15,20,30,50,60 |
| Corrente secondario (mA): | 1, 1,5, 2,2.5, 3,10/3,4,5,20/3,7.5, 8,10,15,50/3,20,25,30,100/3,50 |
| Rapporto di corrente nominale: | Combinazione arbitraria di Pri, di corrente e di Sec.Current |
| Classe di precisione: | 0,02% |
| Gamma di operazione: | (5%-300%). In |
| Carico secondario: | 10Ω |
| Fattore di potenza: | COSΦ=1.0 |
| Livello di tensione: | CA 600V |
| Isolamento: | Aria |
| Condizione di gestione: | Temperatura: -5 Oc ~ +40 Oc |
| Umidità relativa (RH): fino a 85% (90% massimo) | |
| Dimensione (millimetro): | 460x380x160 |
| Peso (chilogrammo): | ~15kgs |
Alimentazione della prova di CT
| Tensione in ingresso: | CA 220V±10% 50/60Hz |
| Corrente d'uscita: | CA 5A, 50A, 100A |
| Capacità stimata: | ~500VA |
| Tensione in uscita: | Se l'adeguamento grezzo & l'aggiustamento di precisione |
| Modello di adeguamento: | Adeguamento manuale |
Caratteristica
1) alta precisione e stabilità
2) usato specialmente per la prova del CT a corrente debole
3) piccola dimensione e peso, adatti a trasporto
4) modo di funzionamento: manuale
5) prova di errore di rapporto, prova di angolo di fase, prova di polarità
Progettazione facoltativa per il ponte
