| Classe standard di CT: | 0.01S, 0,05, 0,02, 0,01… facoltativo | Pinta standard: | 0,05 classi |
|---|---|---|---|
| Gamma corrente: | 5-5000A, o più per opzione | Gamma di tensione: | 6KV-220KV |
| Trasformatore di eccitazione: | 10KVA | Frequenza nominale: | 50 o 60hz |
| Software del PC: | Disponibile | Accuratezza del tester del trasformatore: | 2% |
| Evidenziare: | 0.01S attrezzatura di prova portatile della classe 5000A,attrezzatura di prova portatile della classe 0.01S,Trasformatore potenziale corrente della classe di 220KV 0.01S |
||

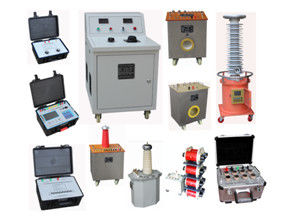

Sistema HES-30 dell'attrezzatura di PROVA di CT pinta
Configurazione
| CT standard, ±0.01S% |
| Pinta standard (6kV-38.5kV), ±0.05% |
| Pinta standard (110/√3kV, 220/√3kV), ±0.05% |
| Carico di CT (5A, 1A), ±3% |
| Carico della pinta (100V, 100/√3V, 100/3V), ±3% |
| Carico della pinta (110V, 110/√3V, 110/3V), ±3% |
| Tester del trasformatore (calibratore), ±2% |
| Generatore corrente |
| Generatore di tensione |
| Fonte ad alta tensione sonora |
| Divisore di tensione di induzione |
| Cavi secondari della prova |
| Software della prova del PC |
| Banco di controllo della prova di CT pinta |
Parametro tecnico
Banco di controllo della prova di HES-30 CT/PT
| Tensione in ingresso: | CA 220V±10%, 50Hz, monofase |
| Corrente di ingresso: | CA 0-120A |
| Capacità stimata: | 30kVA |
| Tensione in uscita: | CA 0-250V |
| Corrente d'uscita: | CA 0-120A |
| Adeguamento di tensione in uscita: | Se l'adeguamento grezzo & l'aggiustamento di precisione |
| Funzione di protezione: | Fornito sopra la corrente & la protezione contro le sovratensioni |
| Funzioni di conversione dell'uscita: | Colleghi alle funzioni correnti di conversione fonte di tensione/di fonte |
| La struttura del banco: | Struttura orizzontale |
| Indicatore di potenza: | LED, corrente d'uscita, tensione in uscita |
| Colore del banco | 7035 grigio |
Tester del trasformatore di HES-1Bx
| Oggetto di misura: | Errori di rapporto & errori di fase del CT e della pinta |
| Corrente nominale: | 5A, 1A |
| Tensione nominale: | 100V, 110V, 115V, 120V, 150V, 200V, 220V, 230V |
| Moltiplicatore: | 1/√3, 1/3, 1, 1,5, 2 |
| Classe di precisione: | ±2% |
| Gamma di operazione: | (1%-120%). In, (20%-120%). ONU |
| Frequenza: | 50Hz o 60Hz |
| Gamma di errore di rapporto: | ±0.0001% ~ ±19.99% (3 gamme: 0,1999%, 1,999%, 19,99%). |
| Risoluzione minima: 0,0001%. | |
| Gamma di errore di fase: | 0,01' ~ ±900 ' (3 gamme: 9,00', 90,0', 900') |
| Risoluzione minima: 0,01' | |
| Gamma di impedenza: | 0.001Ω~ 19.99Ω. |
| Risoluzione minima: 0.001Ω. | |
| Gamma di entrata: | 0,001 spettrografie di massa ~ spettrografia di massa 19,99. |
| Risoluzione minima: 0,001 spettrografie di massa. | |
| Funzione dell'allarme: | Se il suono & la funzione leggera dell'allarme quando la polarità anormale o rapporto contradditorio. |
|
Carico introdotto: |
- Dal lato secondario standard di CT: ≈0.11Ω, COSφ≈1.0 - Dal lato secondario di CT dell'oggetto di prova: ≈0.003Ω, COSφ≈1.0 - Dal lato secondario standard della pinta: ≈0.05VA (100V) |
| Interfaccia di comunicazione: | Se l'interfaccia di comunicazione di serie del PC RS232 |
| Modello dell'esposizione: | LCD |
| Alimentazione elettrica: | CA 220V±10%, 60Hz |
| Consumo di energia: | < 20VA=""> |
| Tipo di prodotto: | Tipo portatile. |
Carico FY47-49 di CT
| Corrente nominale: | 5A, 1A |
|
Fattore di potenza e carico stimato: |
In=5A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA (più opzione disponibile) In=1A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA (più opzione disponibile) |
| Classe di precisione: | ±3% |
| Gamma di operazione: | (1%-120%). In |
| Frequenza: | 50Hz o 60Hz |
| Resista alla tensione: | 2kV/1min |
| Isolamento: | Aria |
| Modello di funzionamento: | A breve termine (utilizzato nel sistema di prova di accuratezza di CT) |
| Tipo di prodotto: | Tipo portatile. |
Cavi a corrente forte della prova del CT
I cavi include: 3000A (600mm2) x 3m x 2pcs, 1000A (200mm2) x 5m x 1pc
500A (100mm2) x 3m x 2pcs, 250A (50mm2) x 3m x 2pcs
HLB-50G1 CT standard
|
Corrente primaria stimata (A): |
5, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3500, 4000, 4500, 5000A (più opzione disponibile) |
| Corrente secondaria stimata: | 5A, 1A |
| Rapporto di corrente nominale: | 5A~5000A/5A, 5A~5000A/1A (più opzione disponibile) |
| Classe di precisione: | 0.01S% (0,05%, 0,02%, 0,01% o migliori sono disponibili) |
| Carico secondario stimato: | 0.2Ω (carico è 5VA a I2 = 5A, carico è 0.2VA a I2 = 1A) |
| Fattore di potenza: | COSΦ=1.0 |
| Raggio d'azione: | (1%-120%). In |
|
Modo di collegamento: |
I terminali fissi del collegamento alla gamma di Pri.current è 5A-450A Passaggio-attraverso il collegamento con 2 giri a Pri.current la gamma è 500A-900A Passaggio-attraverso il collegamento con 1 giro a Pri.current la gamma è 1000A-5000A |
| Frequenza: | 50Hz o 60Hz |
| Livello di tensione: | CA 600V |
| Resista alla tensione: | 2000V 1min |
| Medium d'isolamento: | Aria |
Generatore corrente di SLQ-30KVA
| Tensione in ingresso: | CA 0-250V |
| Corrente d'uscita: | CA 0-5000A |
| Capacità stimata: | 30kVA |
| Corrente di ingresso stimata: | CA 120A |
| Frequenza: | 50Hz o 60Hz |
| Modello dell'uscita corrente: |
Il terminale fisso alla corrente è 50A, 200A, 500A il collegamento del Attraverso-foro alla corrente è 500A-5000A |
| I prodotti modellano: | Contenitore di acciaio inossidabile |
| Condizione di lavoro: | 0 - 40ºC, ≤ 90% di RH |
Carico di FY95-1 pinta
| Tensione nominale: | 100V, 100/√3V, 100/3V |
| Fattore di potenza: | COSФ=0.8, COSФ=1.0 |
| Carico stimato (VA): |
1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 50VA, 80VA, 100VA (più opzione disponibile) |
| Carico dell'uscita totale: | 308.75VA (più opzione disponibile) |
| Classe di precisione: | ±3% |
| Gamma di operazione: | (20%-120%). ONU |
| Frequenza: | 50Hz o 60Hz |
| Resista alla tensione: | 2kV/1min |
| Isolamento: | Aria |
| Modello di funzionamento: | A breve termine (utilizzato nel sistema di prova di accuratezza della pinta) |
HJB-35G3 pinta standard
| Tensione primaria stimata: | 6kV, 10kV, 15kV, 22kV, 35kV, 38.5kV |
| Tensione secondaria stimata: | 100V, 110V, 100/√3V, 110/√3V, 100/3V, 110/3V |
|
Rapporto di tensione nominale (chilovolt): |
6/0.1, 6/√3/0.1/√3, 6/√3/0.1/3, 6/0.11, 6/√3/0.11/√3, 6/√3/0.11/3 10/0.1, 10/√3/0.1/√3, 10/√3/0.1/3, 10/0.11, 10/√3/0.11/√3, 10/√3/0.11/3 15/0.1, 15/√3/0.1/√3, 15/√3/0.1/3, 15/0.11, 15/√3/0.11/√3, 15/√3/0.11/3 22/0.1, 22/√3/0.1/√3, 22/√3/0.1/3, 22/0.11, 22/√3/0.11/√3, 22/√3/0.11/3 35/0.1, 35/√3/0.1/√3, 35/√3/0.1/3, 35/0.11, 35/√3/0.11/√3, 35/√3/0.11/3 38.5/0.1, 38.5/√3/0.1/√3, 38.5/√3/0.1/3, 38.5/0.11, 38.5/√3/0.11/√3, 38.5/√3/0.11/3 |
| Classe di precisione: | 0,05% (100V, 110V, 100/√3V, 110/√3V), 0,1% (100/3V, 110/3V) |
| Carico secondario stimato: | 0.2VA (110V, 100V), 0.07VA (110/√3V, 100/√3V), 0.02VA (110/3V, 100/3V) |
| Fattore di potenza: | COSΦ=1.0 |
| Raggio d'azione: | (20%-120%). ONU |
| Frequenza: | 50Hz o 60Hz |
| Isolamento: | Colata dell'epossiresina |
HJB-220G3 pinta standard
| Tensione primaria stimata: | 110/√3kV, 220/√3kV |
| Tensione secondaria stimata: | 110V, 110/√3V, 100V, 100/√3V |
|
Rapporto di tensione nominale: |
110/√3/0.11/√3kV, 110/√3/0.11kV, 110/√3/0.1/√3kV, 110/√3/0.1kV 220/√3/0.11/√3kV, 220/√3/0.11kV, 220/√3/0.1/√3kV, 220/√3/0.1kV |
| Classe di precisione: | 0,05% (100/√3V, 110/√3V), 0,1% (100V, 110V) |
| Carico secondario stimato: | 0.2VA (110V, 100V), 0.07VA (110/√3V, 100/√3V) |
| Fattore di potenza: | COSΦ=1.0 |
| Raggio d'azione: | (20%-120%). ONU |
| Frequenza: | 50Hz /60Hz |
| Isolamento: | Gas SF6 |
Generatore di tensione SYQ-5/50
| Tensione in ingresso: | CA 0-250V |
| Capacità stimata: | 5kVA |
| Tensione della potenza nominale: | CA 50kV |
| Corrente d'uscita: | CA 100mA |
| Tensione di misurazione: | CA 0-100V (50kV/100V) |
| Isolamento: | Olio |
| Applicazione del prodotto: | Il prodotto è un generatore di tensione ed usato per prova di accuratezza induttiva della pinta con il livello di tensione 6kV-38.5kV |
Fonte ad alta tensione sonora HJC-80
|
Applicazione del prodotto: |
Il sistema è un generatore di tensione ed usato per prova di accuratezza capacitiva della pinta con il livello di tensione 110/√3kV e 220/√3kV |
| Tensione in ingresso stimata: | CA 220V |
| Tensione della potenza nominale: | CA 0~200 chilovolt |
| Capacità stimata: | 200 kVar |
| Corrente d'uscita massima: | CA 1,0 A |
| Frequenza: | 50Hz o 60Hz |
| La capacità dell'oggetto CVT: | 0.004uF ~0.02uF |
| Condizione di gestione: | Temperatura: -10Oc ~ +50 Oc |
| RH: fino a 85% (massimi 90%, senza condensazione) |
Trasformatore emozionante di LCB-10KVA/10KV
| Tensione in ingresso: | CA 0 - 250V, 50Hz |
| Tensione in uscita: | CA 0 - 10kV, 50Hz |
| Corrente d'uscita: | CA 0-1A |
| Capacità stimata: | 10kVA |
| Isolamento: | Tipo asciutto |
| Peso: | ~ 50 chilogrammi |
Reattore di DKQ-40KVA/40KV
| Capacità stimata: | 40kVA/stage |
| Tensione nominale: | CA 40 kV/stage |
| Corrente nominale: | CA 1 A/stage |
| Gamma di induttanza: | 125H-500H/stage |
| Isolamento: | Colata dell'epossiresina |
| Peso: | ~ 60 kg/stage |
| Quantità: | 5pcs |
Divisore di tensione induttivo di HJF
| Classe di precisione: | 0,001% |
| Rapporto a voltaggio fisso: | 10-1, 10-2, 10-3 |
| Rapporto di tensione di Variablle: | 10 x (10-1 + 10-2 + 10-3 + 10-4 + 10-5 + 10-6 + 10-7). ONU |
| Impedenza introdotta: | >100kΩ |
| Impedenza dell'uscita: | <3> |
| Gamma introdotta di Votage: | CA massimo 600V |
| Tensione in uscita: | CA massimo 0~600V |
| Gamma di operazione: | (20%--120%). ONU |
| Frequenza: | 50/60Hz |
| Temperatura: | 5°C ~ 40°C |
| Umidità relativa (RH): | <85> |
| Peso: | ~15kg |
