| Classe standard di CT: | 0,05, 0,02….0,005 (facoltativo) | Tester del trasformatore di Digital: | 2% |
|---|---|---|---|
| Applicazione: | Laboratorio, produttore di CT pinta | Capacità stimata: | 25KVA |
| Gamma corrente: | 5-5000A | Secondario stimato: | 1A, 5A |
| Evidenziare: | attrezzatura di prova di 5000A CT pinta,Attrezzatura di prova di 35KV CT pinta,0.02% current transformer analyzer |
||

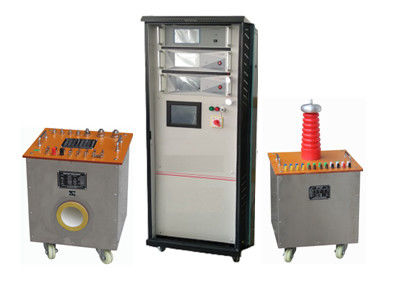

Tipo sistema MCHZDZ-3Z del Governo del banco di prova di CT pinta
Configurazione di sistema
1) Tipo completamente automatico banco del Governo di HZDT di controllo
2) Tester del trasformatore di Digital
3) Carico del trasformatore corrente (5A/1A facoltativi)
4) Trasformatore corrente standard (con la fonte corrente)
5) Carico del trasformatore di tensione
6) Trasformatore standard di tensione (con la fonte di tensione)
7) Cavo difficile primario del trasformatore corrente
8) Cavo difficile secondario della pinta & di CT
9) Software della prova del PC
Funzione principale
Prova di errore di angolo di errore e di fase di rapporto del CT & della pinta
Parametro & caratteristiche tecnici
Banco di prova di HES-10 CT&PT
| Tensione in ingresso | CA 220+/-10% 50HZ+/-0.5hz |
| Tensione in uscita | CA 0-250V |
| Capacità stimata | 25KVA |
| «Smagnetizzazione a circuito aperto», «smagnetizzazione a circuito chiuso», «misura di errori» | |
| Sopra protezione corrente: >100A | |
| Carico del trasformatore corrente di FY, carico del trasformatore di tensione di FY, tester del trasformatore di HES-1C Digital, l'altra funzione di controllo ecc | |
Tester del trasformatore di Digital
| Gamma di tensione | 150V, 100V, 100/√3V (personalizzazione disponibile) |
| Gamma corrente | 5A, 5A, 1A, 0.5A |
| Classe di precisione | 2,0 |
| Errore di rapporto | ±0.0001% ~ ±19.99% |
| Errore di fase | ±0.01 ' ~ ±900 ' |
| Impedenza | 0.001Ω~ 19.99Ω. Risoluzione minima: 0.001Ω |
| Entrata | 0,001 spettrografie di massa ~ 19.99ms. Risoluzione minima: 0,001 spettrografie di massa |
| Frequenza nominale | 50 o 60HZ |
Trasformatore corrente standard con il generatore corrente
| Corrente primaria stimata (A) | 5-5000A |
| Corrente secondaria stimata | 5A o 1A |
| Classe di precisione | 0,02%, 0,05%, 0.05S%, 0,01%, 0,005% (facoltativi) |
| Carico secondario stimato | 0,2 ohm |
| Frequenza | 50HZ |
| Raggio d'azione | 1%--120% |
| Capacità della fonte corrente | 25kVA o più |
Scatola completamente automatica di carico del trasformatore corrente
| Corrente nominale | 5A, 1A |
| Raggio d'azione | 1%--120% |
| Carico nominale (VA) | 2.5VA-60VA (personalizzazione è disponibile) |
| Rate Frequency | 50Hz o 60HZ |
| Classe di precisione | ±3% |
| Fattore di potenza | 0,8, 1,0 |
| Automatico pieno, tre fasi può essere provato agli stessi | |
Scatola completamente automatica di carico del trasformatore di tensione
| Tensione nominale | 100V, 100/√3V o più opzioni |
| Gamma di operazione | 20%--120% |
| Carico nominale | 1.25VA-80VA (personalizzazione è disponibile) |
| Errore fondamentale | ±3% |
| Fattore di potenza | 0,8, 1,0 |
| Frequenza nominale | 50Hz o 60Hz |
Trasformatore standard di tensione con il generatore di tensione
| Tensione primaria stimata | 6kV, 10kV, 15kV, 22kV, 35kV o più opzione |
| Tensione secondaria stimata | 100V, 100/√3V, 110V, 110/√3V, o più opzione |
| Classe di precisione | 0,05% o più alta classe di precisione |
| Capacità secondaria | 0.5VA o più opzione |
| Fattore di potenza | cosΦ=1.0 |
| Frequenza industriale | 50HZ |
| Gamma di tensione di funzionamento | 20%--120% |
