| esposizione: | Grande LCD, touch screen | Applicazione: | Laboratorio & posto di lavoro |
|---|---|---|---|
| Precisione: | 0,02 | Frequenza: | 40-70Hz |
| Angolo di fase: | 0-360deg. | Armonico: | 2 a 51times |
| Gamma corrente: | 1mA-120A | Gamma di tensione: | 1-576V |
| Evidenziare: | apparecchiatura di collaudo del tester di energia 576V,apparecchiatura di collaudo del tester di energia di 576V 20VA,Grande metro LCD di riferimento 576V |
||

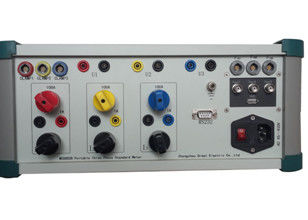

Metro trifase portatile MCSB03B di norma di riferimento
1) Piccola dimensione e peso
2) Utilizzato in laboratorio o in posto di lavoro
3) Lavoro come il metro e calibratore standard in posto di lavoro o in laboratorio
4) Esposizione LCD
5) Classe di precisione: 0,05 o 0,02 (facoltativo)
6) Campo di misura: 3* (1V-576V)/3* (1mA-120A)
7) Prova di energia e di potere, prova della domanda, carico di CT & prova di rapporto, test di carico della pinta, prova del quadrante
8) Facoltativo per la misura di CC per la prova del trasduttore
Indice tecnico
| Gamma del rifornimento di condutture | 45-450V, 45-65Hz |
| Consumo di energia | 20VA massimo |
| Influenza dall'alimentazione elettrica esterna sul risultato dei test | ≤0.005% quando cambiamento 10% |
| Temperatura di lavoro | -10 °C….+50°C |
| Impiegati. Efficienza di Co |
°C +10°C di ≤0.0025%/a +40°C ≤0.0050%/°C -10°C a +50°C |
| Gamma di frequenza | 45… 70Hz |
| L'influenza da esterno magnetizza il campo | ≤ 0.07% /0.5mT |
| Base di tempo | 1-99s |
| Prova corrente | |
|
Modo diretto
Gamma: 1mA-120A Risoluzione dell'esposizione: 6 cifre valide Errore di misurazione: ± 0,02% 10mA… 120A del ≤ 1mA dei ≤ 0,02% - 0,05% a 10mA |
Modo del morsetto
Gamma: 10A, 50A, 100A, 300A, 500A, 1000A, 3000A (facoltativo) Risoluzione dell'esposizione: 6 cifre valide Errore di misurazione: ≤0.2% |
| Prova di tensione | |
| Gamma | 1V….576V |
| Risoluzione dell'esposizione | 6 cifre valide |
| Errore di misurazione |
± 0,02% del ≤ (30V… 560V)
|
Misura di carico |
|
| Gamma di tensione | 0V… 5V |
| Gamma dell'esposizione | 0.000mv… 5.000v |
| Errore di misurazione | ± 1.0% del ≤ |
| Misurazione della potenza (attivo, reattivo, evidente) | |||
| Errore: ≤0.02% (40V~576V, 10mA~120A, PF≥0.5, 2-21 volte Wave armonico) | |||
| Misura di CC | |||
| Gamma | 0 ..... ± 20 mA | 0V… ± 10V | |
| errore | E <> | E <> | |
| Gamma dell'esposizione | 0,00 mA… 20,00 mA | 0.000V….10.000V | |
| Errore di misurazione di energia | |||
|
Attivo & evidente: 0,02% (modo diretto) & 0,2% (modo del morsetto) Reattivo: 0,04% (modo diretto) & 0,4% (modo del morsetto) |
|||
| Misura di fattore di potenza | |||
| Errore | ± 0,0002 del ≤ di E | ||
| Gamma dell'esposizione | -1,00000….+ 1,00000 | ||
| Risoluzione | 0,010 | ||
| Misura di frequenza | |||
| Errore | ±0.005%RD | ||
| Gamma | 40-70HZ | ||
| Gamma dell'esposizione | 40.0000HZ a 69.9990HZ | ||
| Misura contenta armonica | |||
| Periodi | 2 – 51times | ||
| Errore | ±10%RD±0.1% | ||
Caratteristiche
1) Può essere utilizzato come metro standard nel laboratorio; anche può essere utilizzato come metro portatile di riferimento in
posto di lavoro per collaudare il metro di energia.
2) Errore della prova della latta di vari singoli o metri electromechnical o elettronici trifasi, dei metri di LT & del GH.
3) Grande esposizione LCD e con il touch screen per azionare e fissare i parametri
4) Può effettuare il rapporto di CT & la prova di carico, la prova del quadrante, la prova della domanda ed il test di carico della pinta
5) Il rapporto di CT/PT può essere multiplo con la costante del tester quando effettua la prova del quadrante
6) Facoltativo per la misura di CC per la prova del trasduttore. .etc
7) Può misurare la stabilità di tensione, della corrente, del potere, dell'asimmetria di tensione e dell'ampiezza corrente dentro
circuiti trifasi, squilibrio di tensione e corrente in circuiti trifasi, asimmetria della fase.
8) Con tre porti per gli impulsi ad input/output
9) Può analizzare le armoniche di tensione e della corrente, 2-51 volte
10) Con la funzione di stoccaggio, può immagazzinare più delle annotazioni della prova 500pcs
11) Con RS232 e porta USB alla comunicazione con il computer
12) Può visualizzare il diagramma vettoriale, la forma d'onda, l'analisi armonica, il calcolo di distorsione, spettro di frequenza,
ampiezza & content&phase dell'armonica
13) Può provare ed istantaneamente l'esposizione:
Energia attiva, reattiva ed evidente di ogni fase e totale
Corrente, tensione, frequenza, angolo di fase fra tensione e corrente
Potenza attiva di ogni fase e totale (wave+harmonic di base)
Potere reattivo di ogni fase e totale
Potenza apparente di ogni fase e totale
Fattore di potenza di ogni fase e totale
Sequenza di fase
Data ed ora
14) Con tensione eccessiva, sopra protezione corrente
15) Peso: 7.5kgs approssimativo
Accessori
Tensione & cavo corrente
Cavo di comunicazione
Cavo di alimentazione
I morsetti uno messi (10A o 100A), 300A, 500A, 1000A o 3000A possono essere facoltativi….
Sensore ottico
Cavo di impulso
Altri accessori necessari per completare la prova
