Dettagli:
Termini di pagamento e spedizione:
|
| Classe: | 0,05 | Gamma corrente: | fino a 3150A, o più (facoltativo) |
|---|---|---|---|
| Gamma di tensione: | fino a 35kv | Modo di funzionamento: | Automaticamente dal software del PC |
| Raggio d'azione: | 1%-120% | Frequenza nominale: | 50/60 di hertz |
| Capacità stimata del banco di prova: | 10KVA | Accuratezza standard di CT: | 0,05% o migliore |
| Evidenziare: | Attrezzatura di prova di 35KV 0,05% CT pinta,Attrezzatura di prova di 35KV CT pinta |
||
0,05% tipi banco di prova HES-10 del banco di norma dell'attrezzatura di prova di CT pinta

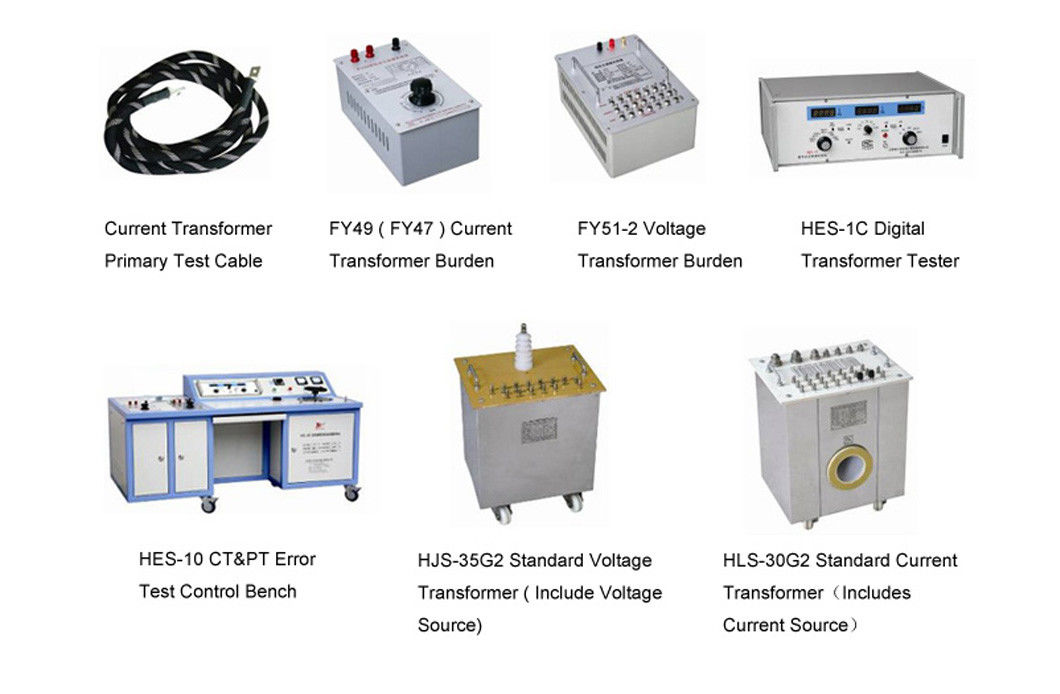

Configurazione di sistema:
1) Banco di prova di HES-10 CT&PT
2) Tester del trasformatore di HES-1C Digital
3) Carico del trasformatore corrente FY49 (5A/1A facoltativi)
4) Trasformatore corrente standard HLS-30G2 (con la fonte corrente)
5) Carico del trasformatore di tensione FY95 (100V, 100/√3V o altri requisiti di rapporto sono disponibili)
6) Trasformatore standard di tensione HJS-35G2 (con la fonte di tensione)
7) Cavo difficile primario del trasformatore corrente
8) Cavo difficile secondario della pinta & di CT
9) Software della prova del PC
Funzione principale
Prova di errore di angolo di errore e di fase di rapporto del CT & della pinta
Parametro & caratteristiche tecnici
Banco di prova di HES-10 CT&PT
| Tensione in ingresso | CA 220+/-10% 50HZ, monofase |
| Tensione in uscita | CA 0-250V |
| Capacità stimata | 10KVA |
| Metodo di adeguamento | Manuale, grezzo & aggiustamento di precisione |
| «Smagnetizzazione a circuito aperto», «smagnetizzazione a circuito chiuso», «misura di errori» | |
| Sopra protezione corrente | |
| L'attrezzatura può essere installazione e disposto: Carico del trasformatore corrente di FY, carico del trasformatore di tensione di FY, tester del trasformatore di HES-1C Digital, l'altra funzione di controllo ecc | |
Tester del trasformatore di HES-1C Digital
| &voltage della corrente nominale | 5A, 1A, 110V, 110/√3V, 100/√3V, 100/3V ecc |
| Campo di misura | |
| Errore di rapporto | ±0.0001% ~ ±19.99% (tre posizioni: 0,1999%, 1,999%, 19,99%). Risoluzione minima: 0,0001%. |
| Errore di fase | ±0.01 ' ~ ±900 ' (tre posizioni: 9,00', 90,0', 900'). Risoluzione minima: 0,01' |
| Impedenza | 0.001Ω~ 19.99Ω. Risoluzione minima: 0.001Ω |
| Entrata | 0,001 spettrografie di massa ~ 19.99ms. Risoluzione minima: 0,001 spettrografie di massa |
| Consumo di energia | < 20VA=""> |
| Frequenza nominale | 50 o 60HZ |
Trasformatore corrente standard HLS-30G2 con il generatore corrente
| Corrente primaria stimata (A) | 5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 150, 160, 200, 250.300, 315, 400, 500, 600, 630, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000, 3150….o più (facoltativo) |
| Corrente secondaria stimata | 5A, 1A |
| Classe di precisione | 0,05% o più alto |
| Carico secondario stimato | 0,2 ohm |
| Frequenza | 50HZ |
| Raggio d'azione | 1% - 120% |
| Capacità corrente di fonte | 10kVA o più |
Carico del trasformatore corrente FY49
| Corrente nominale | 5A o 1A (facoltativi) |
| Raggio d'azione | 1%--120% |
| Carico nominale (VA) |
CosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60 VA o più opzioni CosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA o più opzioni |
| Rate Frequency | 50Hz |
| Classe di precisione | ±3% |
Carico del trasformatore di tensione FY95
| Tensione nominale | 100V, 100/√3V o più opzioni |
| Gamma di operazione | 20%--120% |
| Carico nominale | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (carico totale: 158,75 VA) o più opzione |
| Errore fondamentale | ±3% |
| Fattore di potenza | COSФ=0.8 |
| Frequenza nominale | 50Hz |
Trasformatore standard di tensione HJS-35G3 con il generatore di tensione
| Tensione primaria stimata | 6kV, 10kV, 15kV, 22kV, 35kV o più opzione |
| Tensione secondaria stimata | 100V, 100/√3V, 110V, 110/√3V, o più opzione |
| Classe di precisione | 0,05% o più alta classe di precisione |
| Capacità secondaria | 0.5VA o più opzione |
| Fattore di potenza | cosΦ=1.0 |
| Frequenza industriale | 50HZ |
| Gamma di tensione di funzionamento | 20%--120% |
| Cavo primario della prova del trasformatore corrente |
2000A x 3m x 1set, 1000A x 5m x 1set 500A x 1.5m x 2set, 250A x 1.5m x 2set, 100A x 1.5m x 2set |
| Cavo secondario della prova di CT pinta | Fornito |
