| Accuratezza: | 0,02 | Tensione: | fino a 35kv |
|---|---|---|---|
| Il carico di CT ha valutato: | 1A, 5A | Corrente: | fino a 3150A |
| Capacità stimata del banco di prova: | 10KVA | Accracy standard di CT: | 0,02% o migliore |
Sistema di prova di accuratezza di HES-10 CT & della pinta

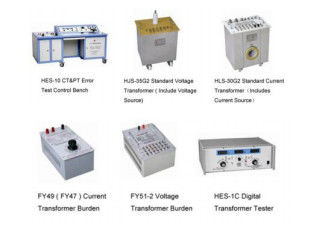

Configurazione di sistema
Descrizione di funzione principale
| Nome di prodotto | Funzione principale |
| Tester del trasformatore di HES-1C Digital | Misura l'errore di rapporto ed errore di fase del CT & della pinta |
| Carico del trasformatore corrente FY49 | Il carico secondario del CT |
| Trasformatore corrente standard HLS-30G2 | Punto di riferimento del CT e fornire fonte corrente |
| Carico del trasformatore di tensione FY95 | Il carico secondario della pinta |
| Trasformatore standard di tensione HJS-35G2 | Punto di riferimento della pinta e fornire fonte di tensione |
| Banco di prova di HES-10 CT&PT | per fornire potere difficile del CT&PT, della funzione di controllo, della smagnetizzazione di CT, ecc. |
Parametri tecnici del prodotto
Banco di prova di HES-10 CT&PT
| Tensione in ingresso | CA 220V 50Hz o 60HZ monofase |
| Tensione in uscita | CA 0-250V |
| Capacità stimata | 10kVA |
| Modo di regolamento | adeguamento grezzo & aggiustamento di precisione |
| Modo di adeguamento | Adeguamento manuale |
| Funzione di smagnetizzazione | fornisca «la smagnetizzazione a circuito aperto», «smagnetizzazione a circuito chiuso», «misura degli errori» |
| Funzioni di protezione | fornisca sopra la protezione corrente |
| L'attrezzatura può essere installazione e disposto | Carico del trasformatore corrente di FY, carico del trasformatore di tensione di FY, tester del trasformatore di HES-1C Digital, l'altra funzione di controllo ecc. |
Tester del trasformatore di HES-1C Digital
| Rate Current e tensione |
5A, 1A, 110V, 110/√3V, 100/√3V, 1003V ecc (Tensione nominale 10 e 15 corrente nominale di totali) |
| Campo di misura |
Gamma di errore di rapporto: ±0.0001% ~ ±19.99% (tre posizioni: 0,1999%, 1,999%, 19,99%). Risoluzione minima: 0,0001%
Gamma di errore di fase: ±0.01 ' ~ ±900 ' (tre posizioni: 9,00', 90,0', 900'). Risoluzione minima: 0,01'
Gamma di impedenza: 0.001Ω~ 19.99Ω. Risoluzione minima: 0.001Ω
Entrata: 0,001 spettrografie di massa ~ spettrografia di massa 19,99. Risoluzione minima: 0,001 spettrografie di massa |
| Accuratezza di tensione e di esposizione corrente |
Accuratezza: ±1% Gamma dell'esposizione: 0-199,9% |
| L'impedenza secondaria del trasformatore corrente standard relativo al tester | ≤ 0.11Ω (cosφ = 1) |
| L'impedenza secondaria del trasformatore corrente collaudato relativo al tester | ≈ 0.003Ω (cosφ = 1) |
| Caricamento del trasformatore standard di tensione collegato al tester | ≈ 0 |
| Corrente e tensione dell'esposizione di polarità | < 30=""> |
| Consumo di energia | < 20VA=""> |
| Rate Frequency | 50Hz o 60HZ |
Trasformatore corrente standard HLS-30G2 (comprenda la fonte corrente)
| Corrente primaria stimata (A) |
5,7.5, 10,15,20,25,30,40,50,60,75,80,100,120,150,160,200,250,300,315,400,500, 600,630,750,800,1000,1200,1250,1500,1600,2000,2500,3000,3150 o più facoltativi |
| Corrente secondaria stimata | 5A, 1A |
| Calss di accuratezza | 0,02% o più alta classe di precisione |
| Carico secondario stimato | 0,2 ohm |
| Frequenza | 50Hz o 60HZ |
| Raggio d'azione | 1%--120% |
| Capacità della fonte corrente | 10kVA |
Carico del trasformatore corrente FY49
| Corrente nominale | 5A o 1A (facoltativi) |
| Raggio d'azione | 1%--120% |
| Carico nominale (VA) |
cosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25,30, 40, 50, 60 VA o più opzioni cosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA o più opzioni |
| Rate Frequency | 50Hz o 60HZ |
| Classe di precisione | ±3% |
Carico del trasformatore di tensione FY95
| Tensione nominale | 100V, 100/√3V o più optionals |
| Gamma di operazione | 20%--120% |
| Carico nominale | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (carico totale: 158,75 VA) o più opzione |
| Errore fondamentale | ±3% |
| Fattore di potenza | COSФ=0.8 |
| Rate Frequency | 50Hz o 60Hz |
Trasformatore standard di tensione HJS-35G3 (comprenda la fonte di tensione)
| Tensione primaria stimata | 6kV, 10kV, 15kV, 22kV, 35kV o più opzione |
| Tensione secondaria stimata | 100V, 100/√3V, 110V, 110/√3V, o più opzione |
| Classe di precisione | 0,05% o più alta classe di precisione |
| Capacità secondaria | 0.5VA o più opzione |
| Fattore di potenza | cosΦ=1.0 |
| Frequenza industriale | 50Hz |
| Gamma di tensione di funzionamento | 20%--120% |
Cavo primario della prova del trasformatore corrente
Configurazione del cavo:
2000A x 3m x 1set, 1000A x 5m x 1set
500A x 1.5m x 2set, 250A x 1.5m x 2set, 100A x 1.5m x 2set
