Dettagli:
Termini di pagamento e spedizione:
|
| prova Pressione-stretta: | 0-2MPa | Vasca d'impregnazione: | ³ di 0.5m |
|---|---|---|---|
| Serbatoio: | ³ di 1m | POMPA: | ³ /h H=50m N=3.7Kw di Q=6.3m |
| Gamma di flusso: | ³ /h del ³ /h~6.3m di 0.016m | classe: | 0,20% |
| Nave: | 10L/20L 50L/100L | Rotametro di vetro: | DN15/25 |

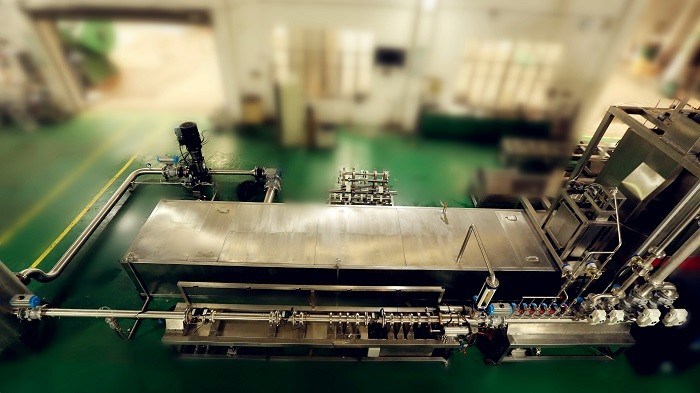

3 metri del collegamento di serie di banco di prova semiautomatico del contatore per acqua
1. indice tecnico principale
accuratezza 1,1: 0,2 classi
un diametro da 1,2 contatori per acqua e numero (singola linea)
¢15×6, ¢20×5, ¢25×4, ¢40×3, ¢50×3
pressione del rifornimento idrico 1,3: 0.3~0.5MPa; sbocco pressure≥30kPa
una gamma di 1,4 flussi: 4L/h~40m3 /h
specificazione istantanea del misuratore di portata 1,5:
DN15 (rotametro di vetro) 4~125L/h
DN25 (rotametro di vetro) 120~1400L/h
DN50 (rotametro di vetro) 1.4~9m3/h
1.6. Volume della nave di misura: (10L-20L 100L-500L)
1.7. distanza di allungamento del morsetto: (≥80mm (pneumatico))
1.8. segmento di tubo diritto: (collegamento di serie 2D)
1.9. Spessore della nave di misura: 10L-20L≥1.5mm 100L-500L ≥3mm
spessore della piattaforma 1.10.work: ≥3mm
spessore della piattaforma della nave 1.11.measure: ≥3mm
spessore 1.12.pipe: ≥3.5mm
prova di pressione 1.13.withstand: 0-2.0MPa
1.14. Specificazione della valvola: rame
1.15. materiale 304
2, indice tecnico dello stabilizzatore della partita 0.5m3vortex
2.1. volume: 0.3m3;
pressione 2.2.work: 0,3 - 0.4MPa, pressione di prova: >0.6MPa;
materiale 2.3.stainless: spessore: 3mm
3, serbatoio di acqua (opzione)
3.1. volume: 2m3
3.2. materiale inossidabile: thickness≥1.5mm
4, pompa idraulica (opzione)
4,1 modello: KQL80/200-7.5/2 1No Q=43.5m3/h; H=38m; N=7.5kw
1. Accenda la pompa
2. Posizioni il METRO nell'ambito della prova verificato
3. Apra tutte le valvole 1,2,3,4,5,6 per togliere l'aria dal tubo
4. Valvole vicine 3, 4, 5 e 6
5. Legga il valore iniziale v1 del metro di prove
6. Quello manualmente aperto delle valvole 3,4,5,6 secondo il punto di flusso e regolare al punto corrispondente di flusso
7. Aspettare il flusso per raggiungere la posizione del metro. Per esempio, la valvola aperta 3 quando verifica Q1 e poi aspetta il volume per raggiungere 10L.And per indicare il valore finale V2 della tavola controllata
8. Legga il valore Vi sullo scartamento normale
9. Errore di calcolo
