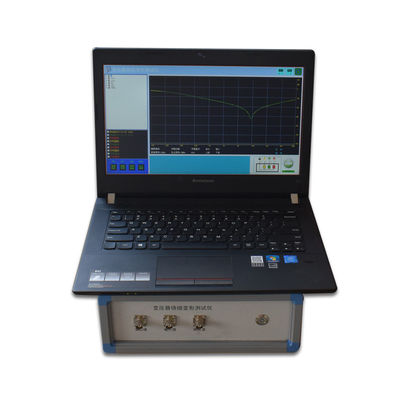

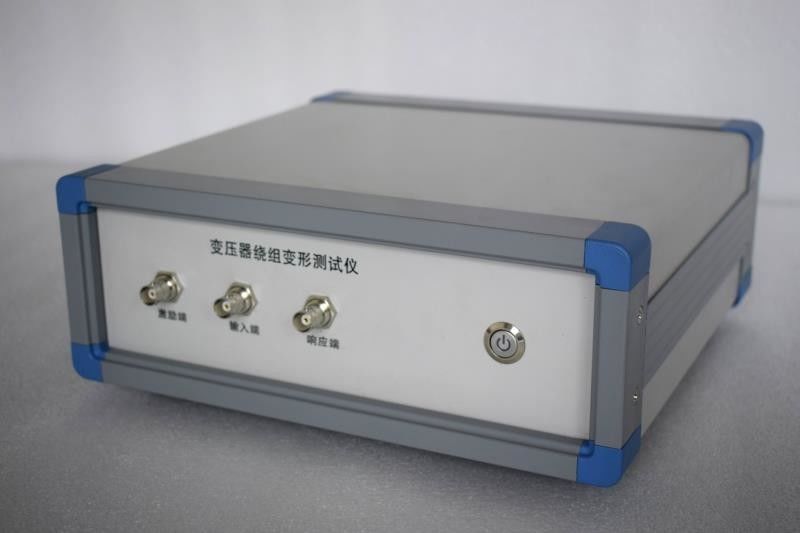

analizzatore di risposta in frequenza di spazzata 20MHz-Portable
Introduzione del sistema
Il tester d'avvolgimento di deformazione del trasformatore è usato per il trasformatore elettrico con il grado di tensione di 6kV e sopra ed altri trasformatori con scopo speciale. Il trasformatore elettrico è inevitabilmente vulnerabile all'impulso di vario cortocircuito dell'errore corrente o la collisione fisica nel corso dell'operazione e trasporto e le bobine del trasformatore può perdere la stabilità nell'ambito della forza elettrodinamica potente esercitata da tale corrente di cortocircuito, in grado di provocare le deformazioni permanenti quale distorsione locale, rigonfiamento o la dislocazione e severamente colpirà il funzionamento sicuro del trasformatore. La deformazione delle bobine del trasformatore è misurata con il metodo di analisi di risposta in frequenza secondo DL/T911-2016 standard nazionale per settore produzione energia elettrico, cioè individua la caratteristica di risposta ampiezza-frequenza di ogni bobina del trasformatore e fare il confronto verticale o orizzontale del risultato di rilevazione per giudicare la deformazione possibile della bobina del trasformatore basata su cambiamento delle caratteristiche di risposta ampiezza-frequenza.
Caratteristiche principali
1. Le caratteristiche delle bobine del trasformatore sono misurate con il metodo di spazzata di frequenza. Deformazioni di
le bobine quali distorsione, il rigonfiamento o lo spostamento di 6kV e sopra il trasformatore sono misurate individuando
caratteristiche di risposta ampiezza-frequenza di ogni bobina, non richiedenti sospensione della recinzione del trasformatore
o disintegrazione.
2. La misurazione rapida, misurazione di una bobina singola ha luogo in 2 minuti.
3. Accuratezza ad alta frequenza, più superiore 0,001%.
4. Sintesi di frequenza di Digital, con più alta stabilità di frequenza.
5. l'isolamento di tensione 5000V completamente protegge la sicurezza del computer difficile.
6. Capace di caricare 9 curve allo stesso tempo e di calcolare automaticamente i parametri di ogni curva e di diagnosticare
deformazioni d'avvolgimento per fornire la conclusione di diagnosi di riferimento.
7. Il software di analisi ha le funzioni potenti ed indicatori di hardware e del software.
8. La gestione del software è umanizzata con l'alto livello di intelligenza. Dovete soltanto cliccare una chiave a
completi tutte le misure dopo la regolazione dei parametri.
9. L'interfaccia di software è concisa e viva, con i chiari menu dell'analisi, dei risparmi, dell'esportazione di rapporto, della stampa, ecc.
Indice tecnico
| Oggetto |
Indice tecnico |
| Velocità di misurazione: |
1 minuto di minuto 2 per la bobina monofase |
| Tensione in uscita: |
Vpp-25V, regolante automaticamente nella prova |
| Impedenza dell'uscita: |
50Ω |
| Impedenza introdotta |
1MΩ (il canale di risposta è sviluppato con la resistenza di corrispondenza 50Ω) |
| Portata di ricerca di frequenza |
10Hz-20MHz |
| Accuratezza di frequenza: |
0,001% |
| Modo di ricerca di frequenza: |
l'intervallo lineare o logaritmico, di frequenza del sacn ed il numero dei punti di spazzata sono liberamente settable |
| Esposizione della curva |
curva ampiezza-frequenza (curva di fase-frequenza, facoltative) |
| Larghezza di gamma dinamica di misurazione |
-120dB~20dB |
| Tensione di rifornimento: |
AC100-240V 50/60Hz (uso DC12V Adapater raccomanda) |
| Dimensione |
238mm*184mm*40mm |
| Peso netto: |
2.45Kg |
