| Tipo della bobina: | Rogowski flessibile | Classe di precisione: | 1.0 |
|---|---|---|---|
| Uscita: | 1V massimo | Prova armonica: | fino a 51 volta |
| Evidenziare: | Sonda corrente del morsetto di CA dell'integratore,sonda corrente del morsetto di CA 10Hz,1 |
||

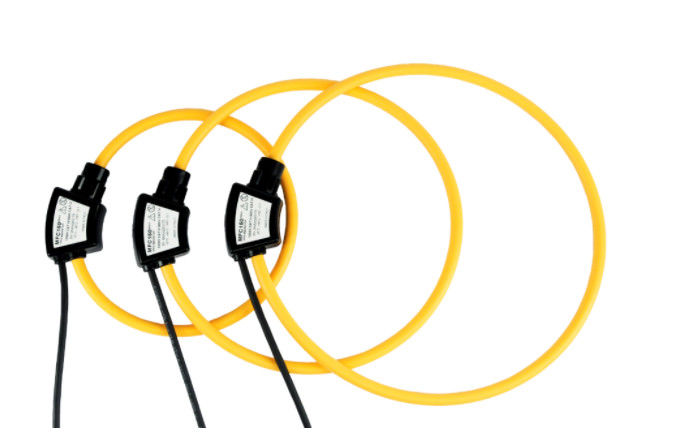

Serie flessibile della sonda MH-RC03 di CA Currrent della bobina di Rogowski
1. L'uscita della bobina dà un segnale di bassa tensione, quindi non c'è il pericolo da secondario a circuito aperto.
Ciò rende i trasduttori di Rogowski estremamente adatti a misure temporanee, per esempio congiuntamente agli analizzatori portatili.
2. A differenza del trasformatore corrente tradizionale con il nucleo magnetico, la bobina di Rogowski è un trasduttore non intrusivo. Poiché non ha nucleo duro,
non ricava potere dal circuito principale che porta la corrente da misurare.
3. L'assenza di nucleo magnetico assegna un'ampia risposta in frequenza.
1. Tre fasi con tre gamme dal commutatore
2. Bobina di Rogowski con l'integratore
3. La gamma corrente può essere personalizzata
4. Accuratezza: +/--1%
5. Misura armonica fino a 51 volta
SPECIFICAZIONE
| Fasi/gamme | Tre fasi e tre gamme |
| Campi di misura | 100/500/2500A, 30/300/3000A, o 60/600/6000A (o su misura) |
| Sensibilità dell'uscita | CA massimo 1V o 1A (o su misura) |
| Accuratezza |
±1% di lettura del ± gamme (100/500A, 30/300A o 60/600A) di 0.1A ±1% della gamma (2500A, 3000A o 6000A) leggente di ±1A |
| Carico minimo | 100kΩ per accuratezza specificata |
| Gamma di frequenza | 10Hz a 10 chilocicli (- 1 dB) |
| Fase (45-65Hz) | <> |
| Misura armonica | fino a 51 volta |
| Fase (45-2500Hz) | conformi a IEC60044-8: norma 2002 |
| Coefficiente di temperatura | ±0.1℃ |
| Alimentazione elettrica | 120-270V CC di CA 100-300V |
Sonda
Lunghezze della sonda 610mm
Diametro 12mm della sonda
Cavo dell'uscita della sonda: sonda di 2m all'integratore
(I dettagli esatti possono essere personalizzati)

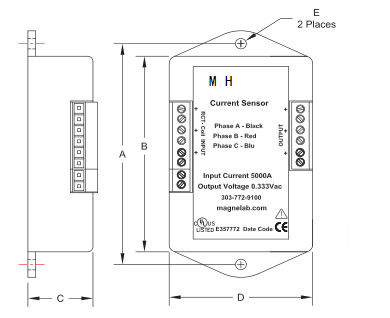

Integratore
Dimensioni: 132*86*46 (L*W*D) millimetro
Collegamento dell'uscita: cavo coassiale di 0.5m terminato con il maschio BNC di sicurezza 3
Interfaccia: La spina di aviazione
(Introduca con le tre spine di aviazione, l'uscita con l'una spina di aviazione e l'alimentazione elettrica con
uno)
Caratteristiche generali
Funzionamento temporaneo. -20°C - +65°C
Impiegati di stoccaggio. -40°C - +75°C
