| Modello: | MCCB001A | Pressione d'aria: | 86~106KPa |
|---|---|---|---|
| Resistenza di isolamento: | >2MΩ | Gamma: | 25000.0ms |
| Evidenziare: | attrezzatura di prova di potere 10A,attrezzatura di prova di potere 106kpa,Anti analizzatore di blocco dell'interruttore |
||
Analizzatore MCCB001A dell'interruttore
Caratteristiche di prestazione
1. prestazione
a. tempo: 12 inerenti ai punti di frattura, tempo di chiusura, con lo stesso periodo e bianco lo stesso periodo.
b. Reclosing: ogni di frattura tempo di processo secondario insieme - sotto, sotto- insieme, Hopewell sotto- -: un punto,
un momento è il periodo dell'due-in-oro periodo ridotto, valore di tempo corrente.
c. velocità: ora, appena velocità di chiusura, velocità massima, curva caratteristica del colpo del tempo.
d. colpo: il viaggio totale, la distanza aperta, sovraccorsa, oltrepassa il viaggio, ampiezza rilegata.
e. corrente: punti, punti di chiusura della bobina, chiudenti il valore corrente, il diagramma corrente di forma d'onda.
f. tensione di funzionamento: DC30 ~ alimentazione elettrica regolabile di operazione dell'interruttore della macchina numerica 250V/20A,
per automaticamente prova completa di operazione di bassa tensione dell'interruttore, misurante il valore del funzionamento
tensione dell'interruttore.
2. caratteristiche
A. Tutti i modelli adatti a produzione nazionale e straniera dell'apparecchiatura elettrica di comando SF6, combinazione di GIS di elettrico,
il commutatore di vuoto, proprietà meccaniche del commutatore di olio prova
b. la capacità diblocco eccellente, la sottostazione che 500KV il bus di esclusione ha fatto pagare il caso può provare facilmente a
esattamente misura.
c. sensore di velocità universale, linea retta sensore lineare, sensore rotatorio, estremamente facile installare e semplice.
d. l'operazione di commutazione ha ottenuto una volta le prove delle proprietà meccaniche del commutatore di tutti i dati e
spettro corrispondente di forma d'onda.
E. I dati della prova in loco ospite, la macchina possono essere memorizzati nel temporizzatore in tempo reale, facile ai risparmi dell'archivio
la data di prova, tempo.
f. grande schermo ospite, ampia temperatura, prospettiva diretta, esposizione cinese LCD della lampadina tutti i dati e mappe,
Adeguamento elettronico, potere e memoria di contrasto LCD.
g. operazione cinese del menu, di facile impiego. Stampante incorporata dello strumento, della stampa dati veloci interamente e mappe in qualunque momento.
H. Lo strumento con il software della gestione e di analisi dei dati, l'operazione online del PC, risultati dei test può essere
l'uscita ai vari tipi di matrice a punti, di laser o di stampanti a getto di inchiostro al rapporto più printtest, prove sul campo ha automatizzato.
Parametri tecnici
1,1. Facendo uso degli ambienti
| Oggetto | Specificazione |
| Alimentazione in ingresso entrata | 220V±10% 50Hz±10% |
| Pressione d'aria | 86~106kpa |
| Temperatura | - 10~40℃ |
| Umidità | ≦80%RH |
1,2. Prestazione di sicurezza
| Oggetto | Specificazione |
| Resistenza di isolamento | >2MΩ |
| Resistenza dielettrica |
Frequenza del lavoro del telaio dell'alimentazione elettrica 1.5KV resistere alla tensione 1 minuto, nessun flashover ed arcarsi. |
1.3. Parametro di base
a. Tempo:
| Oggetto | Specificazione |
| Gamma | 25000.0ms |
| Risoluzione | 0.01ms |
| Errore di parola |
①± 1 di 250ms 0.1ms |
b. Velocità
| Oggetto | Specificazione |
| Portata | 20.00m / s |
| Risoluzione | 0.01m / s |
| Errore di parola | ①0-2m/s all'interno della parola del ± 1 del ± 0.1m/s ②100ms o parola del ± 1 del ± 0.2m/s |
C. Tips
| portata | risoluzione | errore | |
| Interruttore di vuoto | 50.0mm | 0.1mm | parola 1%±1 |
| Interruttore SF6 | 300.0mm | 1mm | |
| Meno interruttori dell'olio | 600.0mm |
d. corrente: gamma 0.01A di risoluzione 10.00A
e. potenza di uscita: DC30 ~ regolabile digitale 250V/10A
(lavoro istantaneo)
f. dimensioni: × del × 280mm di 360mm (l) (w) 300mm (H)
g. peso: 9kg

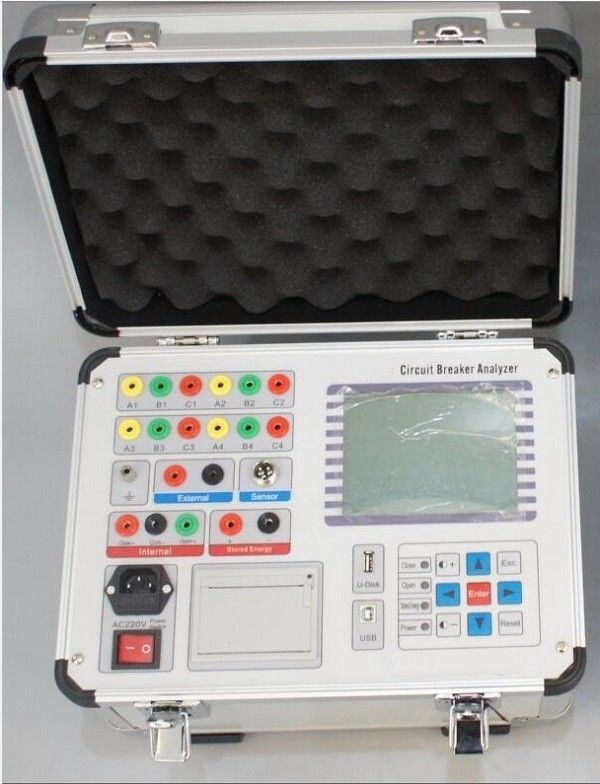

La disposizione del pannello
| Numero | Segni del pannello | Descrizione di funzione |
| ① |
A1 B1 C1 A2 B2 C2 A3 B3 C3 A4 B4 C4 |
12 canali di misura di tempo di frattura della strada, ↓ dopo la terra virtuale del canale di 6 modi, non in contatto con la terra. |
| ② | Interno |
Dentro l'alimentatore in CC di controllo del sotto-portone |
| ③ | Immagazzinamento dell'energia | Un insieme di alimentatore in CC per energia di commutazione. |
| ④ | Protegga il morsetto di terra | In contatto con la terra |
| ⑤ | Esterno | Modo esterno di innesco, direttamente e punti ricevuti, insieme entrambe l'estremità della bobina, la bobina sul segnale elettrico come segnale di sincronizzazione. |
| ⑥ | Recipiente del sensore di velocità | Input di segnale del sensore di velocità |
| ⑦⑧ | Interruttore di accensione | Attraverso questo ± 50Hz 10% 10A del ± 10% del rifornimento 220V dell'input dell'interfaccia |
| ⑨ | Stampante del pannello | per stampare una relazione sull'esperimento e una mappa |
| ⑩ | Interfaccia di USB | I dati di prova possono essere memorizzati via questa interfaccia |
| 12 | LCD dello Arge-schermo | l ampia temperatura, esposizione cinese LCD della lampadina tutti i dati e mappe |
| 11 | Chiave | Gli aumenti LCD del blocchetto di tasto funzione di contrasto, si riduce |
| Sopra, muova il cursore o l'aumento, riducente il valore del cursore corrente | ||
| A sinistra, giusto menu o muovere il cursore | ||
| [ENTRI] selezionare il menu corrente o confermare l'operazione | ||
| [ESC] ritornare o annullare l'operazione | ||
| Risistemazione dello strumento [di RISISTEMAZIONE] |
