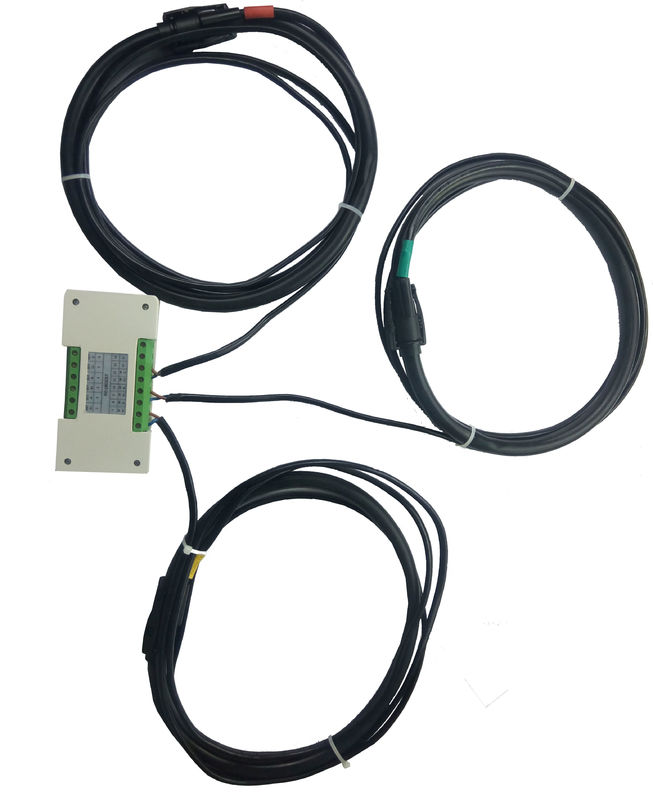

6000A monitoraggio online della bobina flessibile di Rogowski della classe 1,0

Sonda corrente di CA della bobina flessibile di Rogowski di serie MH-RC01 (sensore)

SPECIFICHE

Bobina di Rogowski (flessibile)

Fase/gamma: Tre fasi, variabile 0-300% della corrente di ingresso stimata

Gamma introdotta stimata: 250 amp 5.000 amp (o su misura) disponibili

Uscita: 0,333 V alla corrente nominale (fino a 5 V disponibili)

Accuratezza: ±1%

Accuratezza di fase (45-65HZ): < 0="">

Accuratezza di fase (45-2500HZ): conformi a IEC60044-8: norma 2002

La misura armonica può essere fino a 51 volta

Integratore

Alimentazione elettrica: 9-36 VCC o CA 110-240V (o su misura)

Cavo dell'uscita all'integratore: 2m

Sonda

Lunghezza/diametro: 610mm/12mm (o su misura)

Numero del pezzo e valutazione

Collegamento

Terminale 1 OUT+ della fase A

Terminale 2 sulla fase A

Terminale 3 OUT+ della fase B

Terminale 4 sulla fase B

Terminale 5 OUT+ della fase C

Terminale 6 sulla fase C

Terminale 7 IN+ della fase A

(Colleghi il cavo marrone della sonda con la marcatura gialla e la fase identificata A)

Terminale 8 IN- della fase A

(Colleghi il cavo blu e strato della protezione della sonda con la marcatura gialla

e fase identificata A)

Terminale 9 IN+ della fase B

(colleghi il cavo marrone della sonda con la marcatura verde e la fase identificata B)

Terminale 10 IN- della fase B

(colleghi il cavo blu e strato della protezione della sonda con la marcatura verde e

Fase identificata B)

Terminale 11 IN+ della fase C

(colleghi il cavo marrone della sonda con la marcatura rossa e la fase identificata C)

Terminale 12 IN- della fase C

(colleghi il cavo blu e strato della protezione della sonda con la marcatura rossa

e fase identificata C)

Potere del terminale 13 + (CC 9-36V)

Terminale 14 elettrico (CC 0V)
